Описание товара

С1-94

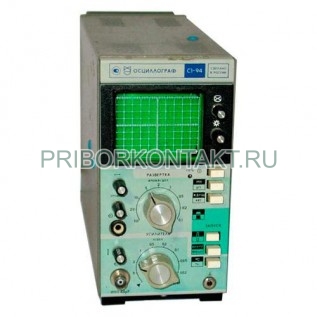

Осциллограф универсальный сервисный С1-94

9000 руб.

Также этот прибор может называться: С194, С1 94, С-194, С 194, c1-94, c194, c1 94.

С1-94 осциллограф универсальный сервисный предназначен для исследования импульсных и синусоидальных сигналов при проверке, настройке и ремонте промышленной и бытовой радиоаппаратуры.
Амплитудный диапазон импульсных сигналов - от 10 мВ до 300 В.
Временной диапазон импульсных сигналов - от 0,1 мкс до 0,5 с.
Амплитудный диапазон синусоидальных сигналов - от 5 мВ до 150 В.
Частота синусоидальных сигналов - 10 МГц.
С1-94 осциллограф состоит из корпуса, электронно-лучевой трубки, развертки, усилителя (90х120 мм), усилителя (80х100 мм), а также силового трансформатора.
Технические характеристики приборов осциллографы универсальные:

Рабочая часть экрана - 40х60 мм (8х10 делений).
Ширина линии луча - не более 0,8 мм.
Коэффициент отклонения - калиброванный и устанавливается ступенями от 10 мВ/деление до 5 В/деление согласно ряду чисел 1, 2, 5.

Параметры канала вертикального отклонения:
- время нарастания переходной характеристики - не более 35 нс;
- выброс на вершине переходной характеристики - 10%;
- время установления переходной характеристики - не более 120 нс;
- неравномерность вершины переходной характеристики и перекос вершины ПХ из-за рескомплектации входных делителей - не более 3%;
- спад вершины ПХ при закрытом входе усилителя на длительности 4 мс - не более 10%;
- смещение луча из-за дрейфа усилителя в течение 1 ч после пятиминутного прогрева - не более 0,5 деления;
- смещение луча от переключения переключателя В/дел - не более 0,5 деления;
- периодические и случайные отклонения луча от внутренних источников - не более 0,2 деления;
- пределы перемещения луча по вертикали - не менее двух значений номинального вертикального отклонения;
- входное сопротивление при непосредственном входе с параллельной емкостью порядка 150 пФ - 1±0,05 МОм;
- входное сопротивление с делителем 1:10 с параллельной емкостью 25 пФ - 10±1 МОм;
- максимальная амплитуда входного сигнала при минимальном коэффициенте отклонения на открытом входе - не более 30 В;
- максимальная амплитуда входного сигнала с делителем 1:10 - не более 300 В;
- допустимое суммарное значение постоянного и переменного напряжений - не более 250 В;
- задержка сигнала относительно начала развертки при внутренней синхронизации - не менее 20 нс.

Развертка может работать как в ждущем, так и в автоколебательном режиме и имеет диапазон калиброванных коэффициентов развертки от 0,1 мкс/деление до 50 мс/деление, разбитый на 18 фиксированных поддиапазонов согласно ряду 1, 2, 5.
Погрешность калиброванных коэффициентов развертки на всех диапазонах, кроме коэффициента развертки 0,1 мкс/деление - не более ±5%.
Погрешность калиброванного коэффициента развертки 0,1 мкс/деление - не более ±8%.

Параметры усилителя горизонтального отклонения:
- коэффициент отклонения на частоте 1 кГц - не более 0,5 В/деление;
- неравномерность амплитудно-частотной характеристики в диапазоне частот от 20 Гц до 2 МГц - не более 3 дБ.
С1-94 осциллограф универсальный сервисный имеет внутреннюю и внешнюю синхронизацию развертки.

Внутренняя синхронизация развертки осуществляется:
- синусоидальным напряжением размахом от 2 до 8 делений в диапазоне частот от 20 Гц до 10 МГц;
- синусоидальным напряжением размахом от 0,8 до 8 делений в диапазоне частот от 50 Гц до 2 МГц;
- импульсными сигналами любой полярности длительностью от 0,30 мкс и более при величине изображения от 0,8 до 8 делений.

Внешняя синхронизация развертки осуществляется:
- синусоидальным сигналом размахом 1 В от пика до пика в диапазоне частот от 20 Гц до 10 МГц;
- синусоидальным сигналом размахом от 0,5 В до 3 В от пика до пика в диапазоне частот от 50 Гц до 2 МГц;
- импульсными сигналами любой полярности длительностью от 0,3 мкс и более при амплитуде от 0,5 В до 3 В.
Нестабильность синхронизации - не более 20 нс.

Время самопрогрева - 5 мин.
Потребляемая мощность - 32 В·А.
Время непрерывной работы - 8 ч.
Габаритные размеры осциллографа С1-94 - 300х190х100 мм.
Условия эксплуатации:
Температура окружающей среды - от +10°С до +35°С.
Относительная влажность воздуха при +25°С - до 80%.
Напряжение питающей сети - 220 В.
Частота питающей сети - 50 Гц.
Осциллографы универсальные С1-94 могут применяться в службах ремонта электронной радиоаппаратуры на предприятиях и в быту, а также у радиолюбителей и в учебных заведениях.
