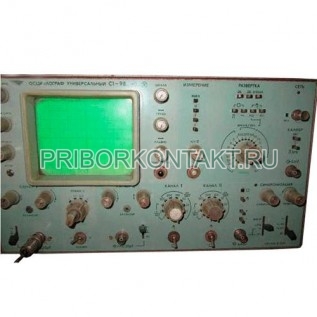

Осциллограф С1-98

Осциллограф С1-98 универсальный (С198, С-1-98, С 1 98, c1-98, С-198, С 198, С1 98, c198, c-1-98, c 1 98, c-198, c 1198, c1 98)

Осциллограф С1-98 универсальный предназначен для визуального наблюдения и исследования электрических сигналов: напряжений от 0,02В до 40В в диапазоне частот 0МГц-50МГц без делителя 1:10; напряжений от 0,02В до 200В в диапазоне частот 0МГц-35МГц с делителем 1:10; временных интервалов от 0,04?10^-6с до 4,0с.

Технические характеристики приборов осциллографы С1-98 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-50МГц;

Время нарастания ПХ - 70нс;

Коэффициент отклонения - 0,005В/дел., 0,01В/дел., 0,02В/дел., 0,05В/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел.;

Входное сопротивление С1-98 - 1 МОм±0,02 МОм; 1 МОм±0,02 МОм (с выносным делителем 1:10);

Емкость С1-98 - 20пФ±2пФ; 12пФ (с выносным делителем 1:10).

Горизонтальное отклонение

Коэффициент развертки - 500мс/дел., 200мс/дел., 100мс/дел., 50мс/дел., 20мс/дел., 10мс/дел., 5мс/дел.,2мс/дел., 1мс/дел., 500мкс/дел., 200мкс/дел., 100мкс/дел., 50мкс/дел., 20мкс/дел., 10мкс/дел., 5мкс/дел., 2мкс/дел., 1мкс/дел., 500нс/дел., 200нс/дел., 100нс/дел.;

Предел допускаемой основной погрешности коэффициентов развертки:

- основной - ±3%;

- в рабочем диапазоне влияющего фактора ±4,5%;

Рабочая часть экрана - 80х100;

Питание С1-98:

- напряжением 220В±22В, 50Гц±0,5Гц с содержанием гармоник до 5%;

- напряжением 220В±22В, 60Гц±0,6Гц с содержанием гармоник до 5%

- напряжением 115В±5,75В и 220В±11В, 400Гц±10Гц с содержанием гармоник до 5%;

Потребляемая мощность - 180В?А;

Габаритные размеры - 404х240х495мм;

Масса С1-98 - 20кг.
