Осциллограф С7-16

Также этот прибор может называться: С7 16, С716, С-716, С 716, s7-16, s7 16, s716, c7-16, c7 16, c716.

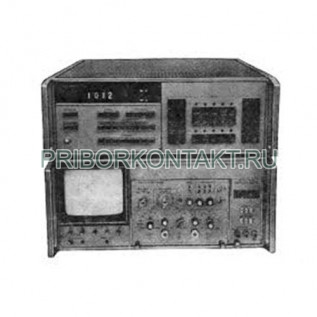

С7-16 осциллограф стробоскопический с цифровым отсчетом предназначен для исследования формы и измерения параметров повторяющихся сигналов пико-, нано- и микросекундной длительности.

Осциллографы С7-16 используются для исследования динамических характеристик быстродействующих полупроводниковых приборов, логических схем и устройств в процессе разработки и испытаний, а также при проектировании и испытании СВЧ плат. Применяются, также, при комплексных исследованиях сигналов сложной формы, требующей быстрой перестройки программы измерений и при проведении многочисленных замеров однотипных параметров.

Осциллограф состоит из индикатора осциллографического и вычислителя.

Полоса пропускания - от 0 до 800 МГц.

Коэффициент развертки - от 0,1 нс/дел до 50 мкс/дел.

Коэффициент отклонения - от 2 мВ/дел до 200 мВ/дел.

Время нарастания ПХ - 450 пс.

Входное сопротивление - 50 Ом.

Число каналов - 2.

Потребляемая мощность С7-16 - 250 В?А.

Погрешность измерений - от ±2% до ±4%.

Рабочая часть экрана - 80?100 мм.

Габаритные размеры:

- индикатора осциллографического - 480?200?640 мм;

- вычислителя - 480?160?555 мм.

Масса С7-16 - не более 60 кг.

Тип индикатора - ЭЛТ ЭЛ014.

Режим измерения - полуавтоматический.

Особенности С7-16:

- наличие собственного вычислительного устройства;

- два канала.

Благодаря встроенному калибратору, осуществляющему самокалибровку осциллографа С7-16 перед измерениями, цифровому отсчету, усреднению измеряемого сигнала в стробоскопическом преобразователе и усреднению результата измерения в вычислителе прибор имеет высокую точность измерений.

Предусмотрен режим микропрограммирования (органами управления с передней панели могут быть набраны восемь микропрограмм, вызов которых осуществляется в произвольном порядке).
