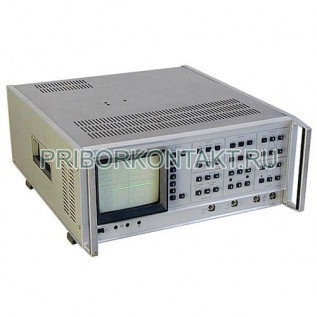

Осциллограф С9-27

Также этот прибор может называться: С9 27, С927, c9-27, c9 27, c927, s9-27, s9 27, s927.

С9-27 осциллограф специальный предназначен для регистрации, наблюдения и измерения двух однократных или периодических сигналов в реальном масштабе времени.

Количество входных каналов - 2.

Диапазон амплитуд исследуемых сигналов - от 20 мВ до 100 В.

Диапазон периодов дискретизации - от 10 нс до 20 с.

Погрешность измерения С9-27:

- амплитуды - 1,4%;

- временных интервалов - 0,02%.

Параметры ПХ:

- время нарастания - 20 нс;

- выброс - 5%;

- неравномерность - 1%;

- время установления - 80 нс.

Количество одновременно регистрируемых и индицируемых отсчетов сигнала:

- в одноканальном режиме - 2000;

- в двухканальном режиме - 1000.

Количество реализаций при усреднении - от 4 до 256.

Частота смены информации - 50 Гц.

Потребляемая мощность - 440 В?А.

Габаритные размеры - 213?488?573 мм.

Масса С9-27 - 30 кг.

Осциллограф С9-27 обеспечивает высокую точность и оперативность измерения амплитудно-временных параметров сигналов. Осциллографы специальные С9-27 применяются в электротехнике, радиотехнике, технике средств связи, а также в физике, механике, акустике, гидравлике при изучении переходных редко повторяющихся или длительно протекающих процессов. Два микропроцессора обеспечивают высокую частоту смены информации на экране индикатора, усреднение сигналов, автоматическое измерение семи амплитудно-временных параметров сигнала, адаптацию режимов к исследуемому сигналу, самодиагностику прибора, включая аналоговые узлы. Управление по КОП всеми режимами и параметрами расширяет функциональные возможности осциллографа и обеспечивает работу в АИС.
