Осциллограф С9-20

С9-20

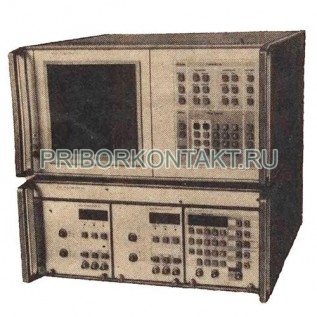

Осциллограф вычислительный С9-20

Также этот прибор может называться: С920, С9 20, C-920, c9-20, c9 20, c920, s920, s9-20, s9 20, s-920.

С9-20 осциллограф вычислительный предназначен для регистрации, цифровой обработки, наблюдения и измерения параметров широкополосных однократных и повторяющихся сигналов.

Осциллограф С9-20 состоит из блока преобразования Я4С-118 и блока процессора Я9С-42.

Технические характеристики С9-20:

Количество каналов - 2; 4.

Максимальная частота дискретизации - 100 МГц.

Диапазон исследуемых сигналов - от 0,02 В до 40 В.

Диапазон исследуемых сигналов с внешним делителем - от 0,2 В до 250 В.

Погрешность измерения:

- напряжения - 1,2%;

- временных интервалов - 0,2%.

Полоса пропускания аналогового тракта - 20 МГц.

Число временных баз - 8.

Потребляемая мощность - 900 В·А.

Габаритные размеры:

- блока преобразования Я4С-118 - 488×213×637 мм;

- блока процессора Я9С-42 - 488×253×562 мм.

Масса - не более 64 кг.

Осциллографы С9-20 могут быть использованы для исследования переходных процессов, определения динамических характеристик устройств при воздействии дестабилизирующих факторов, для организации автоматизированных измерительных систем.
