Осциллограф К12-22

К12-22

Осциллограф магнитоэлектрический двенадцатиканальный специальный К12-22

Также этот прибор может называться: К12 22, К1222, К 1222, К 12 22, К-12-22, k12-22, k12 22, k1222.

К12-22 осциллограф магнитоэлектрический двенадцатиканальный специальный предназначен для регистрации и оптической записи на фотоленте до 12 исследуемых параметров, преобразованных в электрические величины.

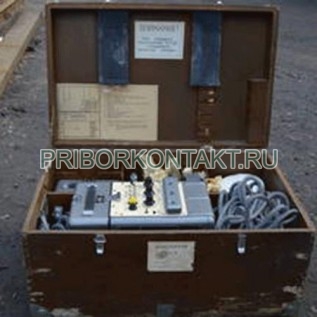

В состав осциллографов К12-22 входят: магнитный блок с гальванометрами; электродвигатель с редуктором; кассеты.

Сфера применения: летные и стендовые испытания авиационной техники.

Технические характеристики К12-22:

Число каналов - 12.

Емкость кассеты для фотоленты при толщине от 0,14 мм до 0,15 мм - 20 м.

Максимальная ширина фотоленты - 120 мм.

Чувствительность фотоленты - не менее 700 ед. ГОИ.

Скорость фотоленты с допускаемым отклонением ±10% для К12-22 - 0,8 мм/с; 1,6 мм/с; 6 мм/с; 13 мм/с; 50 мм/с; 100 мм/с; 8 мм/с; 16 мм/с; 60 мм/с; 130 мм/с; 500 мм/с; 1000 мм/с.

По всей ширине записи наносятся отметки времени - 10 с; 1 с; 0,1 с.

Ширина записи на фотобумаге - не менее 85 мм.

Скорость светового луча - не более 10 м/с.

Отметка нулевых линий в начале кадра производится автоматически на всех скоростях, кроме 100 мм/с и 1000 мм/с.

Погрешность гальванометров от воздействия линейных перегрузок с ускорением 15 м/с² - не более ±4%.

Технические характеристики гальванометров, которые используются в приборах осциллографы К12-22, приведено в таблице:

Питание от источника постоянного тока напряжением - 27±2,7 В.

Максимальное значение потребляемого тока:

- без электрообогрева - не более 4,5 А;

- с электрообогревом - не более 10 А.

Управление осциллографом - дистанционное.

Средний срок службы - 5 лет.

Габаритные размеры - 205×185×370 мм.

Масса - не более 20 кг.

К12-22 использует 8 типов осциллографических гальванометров.

Все узлы осциллографа, кроме кассеты, размещены в металлическом корпусе. Кассета крепится на боковой стенке корпуса. Осциллограф устанавливается на монтажном основании.

По устойчивости к механическим воздействиям прибор относится к виброустойчивым и вибропрочным.

Условия эксплуатации К12-22:

Температура окружающего воздуха - от -60° С до +60° С.

Относительная влажность - до 95%.
