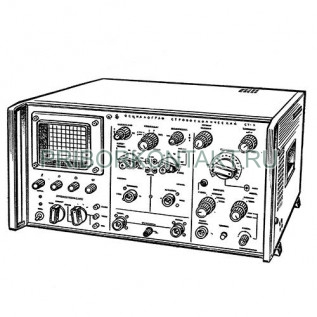

Осциллограф С7-11

Также этот прибор может называться: С711, С7 11, s7-11, s711, s7 11, c7-11, c7 11, c711.

С7-11 осциллограф стробоскопический предназначен для исследования повторяющихся. Обеспечивает одновременное исследование одного или двух синхронных периодических сигналов путем визуального наблюдения, фотографирования и записи на двухкоординатный самописец, а также имеет широкую полосу пропускания и высокую чувствительность.

Осциллографы С7-11 применяются при исследовании переходных процессов в быстродействующих полупроводниковых приборах, интегральных схемах и переключающих элементах, при наладке схем быстродействующих вычислительных машин, изучении формы СВЧ колебаний, проведении экспериментальных работ в ядерной физике.

Полоса пропускания - от 0 до 5 ГГц.

Время нарастания переходной характеристики - 0,07 нс.

Максимальная частота синхронизации - 1,5 ГГц.

Погрешность калиброванных коэффициентов измерения:

- амплитуды - 10%;

- временных интервалов - 5%.

Амплитуда измеряемых сигналов:

- длительностью от 0,2 нс до 100 мкс в тракте 50 Ом - от 15 мВ до 1 В;

- длительностью от 2 нс до 100 мкс в высокоомных цепях - от 0,2 В до 10 В.

Минимальный коэффициент отклонения - 5 мВ/дел.

Время нарастания:

- на согласованном входе - 0,07 нс;

- с пробником - 0,5 нс.

Время установления с пробником - 1,5 нс.

Выброс с пробником - 10%.

Неравномерность для С7-11:

- на согласованном входе - ±5 нс;

- с пробником - ±7 нс.

Спад вершины:

- на согласованном входе - 5%;

- с пробником - 10%.

Входное сопротивление:

- на согласованном входе - от 48,5 Ом до 51,5 Ом;

- с пробником - 100 кОм.

Емкость на входе с пробником:

- с делителем 1:10 - 6 пФ;

- с делителем 1:20 - 4 пФ;

- с делителем 1:50 или 1:100 - 2 пФ.

Коэффициент стоячей волны:

- в полосе частот от 0,5 ГГц до 1,5 ГГц - не более 1,3;

- в полосе частот до 3 ГГц - не более 1,5;

- в полосе частот от 5 ГГц - не более 1,7.

Максимально допустимое напряжение на согласованном входе С7-11 - 1 В.

Максимально допустимое напряжение на входе с пробником:

- с делителем 1:10 - 1 В;

- с делителем 1:20 - 2 В;

- с делителем 1:50 - 5 В;

- с делителем 1:100 - 10 В.

Диапазон калиброванной чувствительности - от 2600 мм/В до 40 мм/В.

Минимальная амплитуда исследуемого сигнала, при которой обеспечивается точность измерений - 10 мВ.

Минимальная длительность исследуемого временного интервала, при котором обеспечивается точность измерений - 0,2 нс.

Дрейф нулевой линии за 30 мин работы - 5 мВ.

Уровень собственных шумов - 3,5 мВ.

Диапазон значений с шагом изменения, кратным 1, 2, 5 - от 5 мВ/дел. до 200 мВ/дел.

Основная погрешность - ±5%.

Плавная регулировка обеспечивает уменьшение диапазона значений - не менее 15%.

Погрешность делителя напряжений - ±10%.

Уровень собственных шумов (среднеквадратическое значение) - 1,5 мВ.

Размер экрана - 64?80 мм.

Деление шкалы составляет - 8 мм.

Диапазон значений с шагом изменения, кратным 1, 2, 5 - от 0,05 нс/дел. до 10 мкс/дел.

Основная погрешность - ±5%.

Нелинейность - ±10%.

Сигналы синхронизации импульсные:

- длительность фронта - не более 1 нс;

- амплитуда - от 50 мВ до 1 В;

- диапазон частот - от 50 Гц до 100 МГц.

Синусоидальные сигналы синхронизации для С7-11:

- амплитуда - от 50 мВ до 250 мВ;

- диапазон частот - от 1 МГц до 1,5 ГГц.

Нестабильность:

- синхронизации - не более 0,05 нс + 0,01?Т_р;

- на краях температурного диапазона - не более 0,1 нс + 0,01?Т_р, где Т_р - длительность развертки.

Входное сопротивление - 50 Ом.

Максимальное значение сигнала синхронизации - 3 В.

Коэффициент развертки:

- начальная задержка 90 нс - не более 10 нс/дел.;

- начальная задержка 100+0,5?Т_р - 20 нс/дел.; 200 нс/дел.; 2 мкс/дел.;

- начальная задержка 100+0,2?Т_р - 50 нс/дел.; 500 нс/дел.; 5 мкс/дел.;

- начальная задержка 100+0,1?Т_р - 100 нс/дел.; 1 мкс/дел.; 10 мкс/дел;

- с диапазоном регулируемой задержки до 50 нс - от 0,05 нс/дел. до 10 нс/дел.;

- с диапазоном регулируемой задержки до 500 нс - от 20 нс/дел. до 100 нс/дел.;

- с диапазоном регулируемой задержки до 5 кнс - от 0,2 нс/дел. до 1 мкс/дел.;

- с диапазоном регулируемой задержки до 50 кнс - от 2 нс/дел. до 10 мкс/дел.

Плотность точек - от 5 точек/дел. до 100 точек/дел.

Постоянное напряжение - 0,5 В.

Постоянное напряжение:

- на нагрузке 50 Ом - 1 В;

- на нагрузке 100 кОм - 1 В; 2 В; 5 В; 10 В.

Погрешность - ±2%.

Частота синусоидального сигнала, амплитудой 30 мВ на нагрузке 50 Ом - от 97 МГц до 103 МГц.

Импульсы синхронизации положительной полярности амплитудой не менее 0,4 В на нагрузке - 50 Ом:

- с длительностью - не менее 200 нс;

- с длительностью фронта - не более 2 нс.

Аналоговый сигнал на нагрузке 10 кОм амплитудой - не менее 1,5 В.

Пилообразное напряжение с размахом не менее 25 В на нагрузке 10 кОм:

- частотой - 10 кГц;

- длительностью при минимальной плотности точек - 4 мс.

Постоянное напряжение, равное напряжению компенсации, умноженному на 100, с погрешностью - ±3%.

Потребляемая мощность осциллографа С7-11 - 160 В?А.

Питание:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 480?240?475 мм.

Масса - не более 33 кг.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.

Осциллограф может работать в режимах нормальной, ручной, внешней и разовой развертки.

Конструктивно выполнен в виде единого переносного прибора без сменных блоков.
