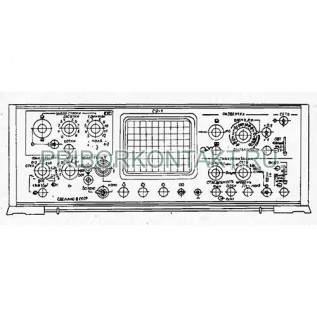

Фото Осциллограф С9-1
Артикул: С9-1

Описание товара:


Модель: s9_1
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
С9-1
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

С9-1

Осциллограф С9-1 (С9 1, С91, c9-1, c91, c91)
Для визуального наблюдения импульсных и периодических сигналов, измерения их амплитуд и длительностей, детального исследования телевизионного сигнала с индикацией рассматриваемого участка растра на видеоконтрольном устройстве (ВКУ).
Полоса пропускания канала вертикального отклонения 0-20 МГц.
Коэффициенты отклонения 0,01В/см-5В/см
Диапазон коэффициентов развертки 0,1 мкс/см-50мс/см
Рабочая площадь экрана - 80х100 мм.
Габаритные размеры: 480х160х475 мм.
Масса 25 кг.

Осциллограф С9-1 предназначен для визуального наблюдения импульсных и периодических сигналов, измерения их амплитуд и длительностей, детального исследования телевизионного сигнала с индикацией рассматриваемого участка растра на видеоконтрольном устройстве (ВКУ).
Основные технические характеристики
Полоса пропускания канала вертикального отклонения 0-20 МГц.
Входное активное сопротивление и входная емкость прибора Осциллографы С9-1:
1МОм, 35пФ на гнезде ВХОД 1;
75 Ом на гнезде ВХОД 2.
Коэффициенты отклонения 0,01В/см-5В/см с шагом изменения, кратным 1, 2, 5.
Диапазон коэффициентов развертки 0,1 мкс/см-50мс/см с учетом возможности 5-кратного увеличения масштаба.
Синхронизация в полосе частот 20Гц-25МГц.
Погрешность измерения размахов и временных интервалов ±5%.
Пределы измерения дифференциальной фазы 1-60°.
Пределы измерения дифференциального усиления 0,5-50%.
Диапазон измеряемой девиации цветовой поднесущей 3,5МГц-5,1МГц.
Рабочая площадь экрана - 80х100 мм.
Питание от сети переменного тока частотой 50±0,5 Гц, напряжением 220±22 В или частотой 400 +28/-12Гц, напряжением 220±11В, 115±6В. Потребляемая мощность 130ВА.
Условия эксплуатации: температура от + 5 до + 45° С, относительная влажность до 80% при + 20°С.
Габаритные размеры прибора Осциллограф С9-1 - 480X160X475 мм.
Масса 25 кг.
