Осциллограф С7-17

Также этот прибор может называться: С7 17, С717, С-7-17, С 7 17, s7-17, s7 17, s717, c7-17, c7 17, c717.

С7-17 осциллограф стробоскопический программируемый предназначен для измерения амплитудных и временных параметров повторяющихся сигналов, а также выполнения вычислительных операций над сигналами с помощью технологической установки 901.

Области применения:

- автоматизированные системы измерения;

- исследования сигналов с помощью ЭВМ, преобразование Фурье, Логгера, определение мгновенной мощности, выделение сигналов из шумов, определение амплитуды по рекомендациям Международной электротехнической комиссии, определение обобщенных параметров сигналов.

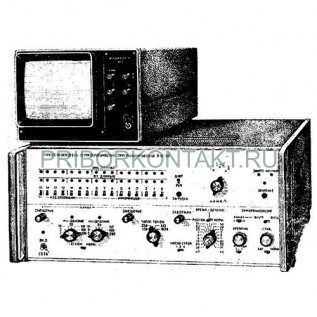

Осциллографы С7-17 состоят из следующих блоков:

- преобразователя стробоскопического программируемого Я4С-88;

- индикатора 813.

Диапазон коэффициентов отклонения каналов 1 и 2 с шагом 1; 2 и 5 - от 2 мВ/дел до 200 мВ/дел.

Погрешность коэффициентов отклонения с коррекцией - не более 5%.

Коэффициенты отклонения каналов и погрешность приведено в таблице:

Допускается увеличение погрешности на величину не более половины указанной погрешности в диапазоне рабочих температур - от +10° С до +35° С.

Волновое сопротивление входного тракта каналов 1 и 2 с коэффициентом отражения не более 10% - 50±1 Ом.

Неравномерность вершины переходной характеристики от установившегося значения для С7-17 - не более 5%.

Параметры переходной характеристики каналов 1 и 2 составляют:

- время нарастания переходной характеристики - не более 0,6 нс;

- время у становления переходной характеристики - не более 4 нс;

- выброс от установившегося значения переходной характеристики - не более 10%.

Эффективное напряжение шума каждого из каналов:

- в режиме «НОРМ» - не более 5 мВ;

- в режиме «СГЛАЖ» - не более 3 мВ.

Долговременный дрейф (за 1 ч после часового прогрева) каждого из каналов - не более 20 мВ.

Кратковременный дрейф (за 5 мин после часового прогрева) каждого из каналов должен быть - не более 10 мВ.

Предел изменения напряжения компенсации каналов 1 и 2 относительно нулевого уровня - не менее 0,8 В.

Допустимая величина импульсного напряжения на входе каждого из каналов относительно нулевого уровня - не менее ±1 В.

Коэффициент развязки между каналами С7-17 осциллографа - 1:50.

Диапазон коэффициентов развертки с шагом 1; 2 и 5, перекрывается с помощью основной и растянутой разверток, находится в пределах - от 50 мкс/дел до 0,1 нс/дел.

Диапазон коэффициентов:

- основной развертки - от 50 мкс/дел до 10 нс/дед;

- растянутой развертки - от 20 мкс/дел до 0,1 нс/дел.

Предел допускаемой основной погрешности коэффициентов развертки С7-17 приведено в таблице:

Допускается увеличение погрешности:

- для коэффициентов развертки от 0,5 нс/дел до 0,1 нс/дел в начале задержки не более 15 нс, составляет - не более 15%;

- на величину не более половины основной погрешности в диапазоне рабочих температур - от +10° С до +35° С.

Указанные погрешности для С7-17 гарантируются в диапазоне температур после часового прогрева - 20±5° С.

Минимальная начальная задержка на основной развертке 50 нс/дел, составляет - не более 75 нс.

Максимальная величина регулируемой задержки в диапазоне основной развертки для С7-17, при коэффициенте развертки:

- 5 мкс/дел - не менее 50 мкс;

- 0,5 мкс/дел - не менее 5 мкс;

- 50 нс/дел - не менее 500 нс.

Число точек стробирования - 128; 256; 512 и 1024.

Число стробирований в одной точке - 1; 2 и 4.

Входное сопротивление тракта синхронизации - 100±10 Ом.

Осциллограф С7-17 выдает следующие сигналы:

- напряжение развертки размахом 1±0,01 В на нагрузке - не менее 100 кОм;

- аналоговое напряжение тракта вертикального отклонения с размахом 1±0,01 В на нагрузке - не менее 100 кОм;

- импульсы яркостной модуляции внешнего индикатора положительной полярности с амплитудой 0,5±0,05 В и импульс подсвета яркой точки амплитудой 1,5±0,2 В, на нагрузке - не менее 100 кОм;

- данные о сигнале, а также о положениях программируемых ручек передней панели прибора в параллельном двоичном коде с уровнями ТТЛ;

- 4-разрядное слово в параллельном двоичном коде с уровнями ТТЛ;

- 16-разрядное слово в параллельном двоичном коде с уровнями ТТЛ;

- импульс отрицательной полярности, соответствующий моменту стробирования, длительностью 1,5±0,45 мкс с амплитудой - 1±0,3 В;

- аналоговое напряжение исследуемых сигналов 1 и 2 какала с размахом не менее 0,5 В, на нагрузке - не менее 100 кОм;

- напряжение развертки с размахом не менее 1±0,1 В, на нагрузке - не менее 100 кОм.

Питание С7-17 осциллографа от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,25 Гц.

Содержание гармоник - не более 5%.

Мощность, потребляемая от сети при номинальном напряжении - не более 265 В?А.

При синхронизации синусоидальными сигналами диапазон частот синхронизации находится в пределах от 0,1 МГц до 300 МГц, при размахе сигнала от 0,1 В до 1 В с нестабильностью - не более (0,3+0,02?Тр) нс.

При подаче синхронизирующих импульсов с частотой повторения от 10 кГц до 1 МГц для С7-17, амплитудой от 0,2 В до 1 В и с длительностью фронта не более 5 нс, синхронизация устойчивая с нестабильностью - не более (0,1+0,1?Тр) нс, где Тр - длительность развертки на экран.

С7-17 допускает непрерывную работу в рабочих условиях, при сохранении технических характеристик, в течение - 8 ч.

После 8 ч работы повторное включение прибора производится с перерывом - не менее 1ч.

Наработка на отказ - не менее 3000 ч.

Габаритные размеры и масса приведены в таблице:

Принцип действия осциллографа С7-17 основан на преобразовании сигнала высокочастотной области спектра в низкочастотную с помощью преобразователя Я4С-88 и передачи аналога сигнала на индикатор 813.

Синхронизация осуществляется как от исследуемого сигнала, так и от внешнего сигнала импульсной или синусоидальной формы.

Допускаются отдельные случаи сбоя синхронизации при изменении параметров синхросигналов в указанных пределах, устранимые органами управления синхронизацией с передней панели прибора.

При работе с ЭВМ цифровые данные о сигнале поступают на ЭВМ и по соответствующим программам происходит их обработка. Результаты обработки можно вывести на индикатор 813 или на печать. С7-17 осциллограф в этом случае работает полностью под управлением ЭВМ.

Нормальные и предельные условия эксплуатации приведены в таблице:
