Осциллограф С9-21

С9-21

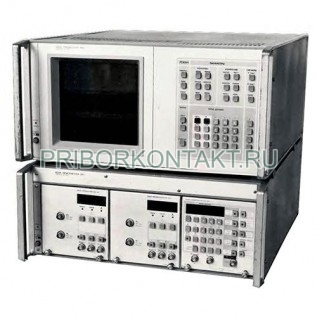

Осциллограф вычислительный С9-21

Также этот прибор может называться: С921, С9 21, C-921, с9-21, c921, c9 21, s921, s9-21, s9 21, s-921.

С9-21 осциллограф вычислительный предназначен для регистрации, цифровой обработки, наблюдения и измерения параметров однократных и периодических сигналов.

Принцип действия осциллографов С9-21 основан на преобразовании аналоговых сигналов в цифровой код с помощью АЦП реального времени, хранении кодов в ОЗУ с последующей обработкой с помощью встроенных средств вычислительной техники и выдачи массива данных на индикатор и внешние вычислительные устройства для обработки и документирования.

Технические характеристики С9-21:

Максимальная частота дискретизации - 40 МГц.

Число каналов - 4.

Возможность наращивания числа каналов - не более 32.

Диапазон исследуемых сигналов - от 0,025 В до 250 В.

Пределы основной погрешности измерения:

- напряжения - ±0,8%;

- временных интервалов - ±0,2%.

Число временных баз С9-21 - 8.

Потребляемая мощность - 800 В·А.

Габаритные размеры:

- блока преобразования - 488×213×615 мм.

- блока обработки и индикации - 488×263×561 мм.

Масса - не более 71 кг.

Все органы управления осциллографов С9-21 программируются.

Предприятие-изготовитель предоставляет гарантию соответствия прибора осциллограф С9-21 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
