Осциллограф С9-16

С9-16

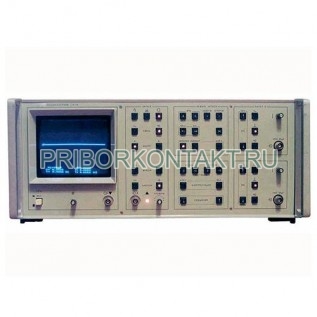

Осциллограф запоминающий С9-16

Также этот прибор может называться: С916, С9 16, С-916, c9-16, c9 16, c916, s916, s9-16, s9 169, s-916.

С9-16 осциллограф запоминающий предназначен для всестороннего оперативного анализа однократных и повторяющихся сигналов.

Осциллографы С9-16 обеспечивают измерение напряжений на любом участке и размаха сигнала, напряжений между произвольными точками сигнала, временного интервала сигнала, нахождение локальных максимальных и минимальных значений сигналов, обработку и анализ сигналов по специальным алгоритмам и формулам без использования машин и символических языков программирования.

Технические характеристики С9-16:

Полоса пропускания - не более 5 МГц.

Количество входных каналов - 2.

Емкость памяти - 4096 байт.

Уровень входного сигнала - от 0,1 В до 50 В.

Разрешающая способность - 0,004 поддиапазона входного сигнала.

Период дискретизации - от 50 мкс до 20 с.

Пределы основной погрешности измерения для С9-16:

- напряжений - ±1,5%;

- временных интервалов - ±0,2%.

Потребляемая мощность - 350 В·А.

Габаритные размеры - 480×200×555 мм.

Масса - не более 30 кг.

Принцип действия осциллографов С9-16 основан на предварительном усилении входных сигналов, преобразовании усиленных сигналов в цифровую форму, запоминании цифровых данных с последующей обработкой и анализом, проводимым 8-разрядным микропроцессором, с выдачей данных и результатов измерения на ЭЛТ.

Предприятие-изготовитель предоставляет гарантию соответствия прибора осциллограф С9-16 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
