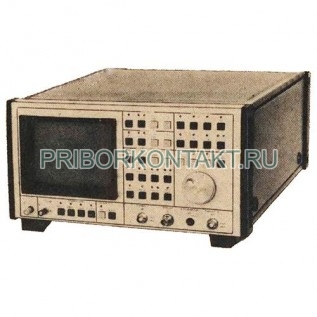

Осциллограф С9-28

С9-28

Осциллограф специальный С9-28

Также этот прибор может называться: С928, С9 28, C-928, c9-28, c9 28, c928, s928, s9-28, s9 28, s-928.

С9-28 осциллограф специальный предназначен для оперативного исследования однократных, периодических, в том числе и редкоповторяющихся сигналов, путем записи их в цифровую память с последующим измерением амплитудных и временных параметров.

В осциллографах С9-28 форма исследуемых сигналов и результаты измерений индицируются на экране ЭЛТ.

Технические характеристики С9-28:

Полоса пропускания - от 0 до 100 МГц.

Максимальная частота дискретизации - 20 МГц.

Диапазон исследуемых сигналов - от 0,005 В до 50 В.

Пределы погрешности цифровых измерений временных и амплитудных параметров сигналов - ±2%.

Емкость памяти на канал - 512×8 бит.

Разрядность АЦП - 8.

Рабочая часть экрана - 80×100 мм.

Потребляемая мощность - 210 В·А.

Габаритные размеры - 440×330×177 мм.

Масса С9-28 - не более 12,5 кг.

Осциллографы С9-28 предусматривают обмен информацией с ЭВМ через КОП, что допускает использование прибора в АИС. Режим самотестирования основных узлов С9-28 позволяет автоматизировать процесс настройки прибора и уменьшить трудоемкость ремонта.
