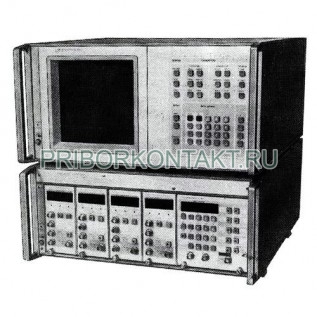

Осциллограф С9-23

Также этот прибор может называться: С9 23, С923, С9-2з, c9-23, c9 23, c923, s9-23, s9 23, s923.

С9-23 осциллограф специальный предназначен для регистрации, цифровой обработки, наблюдения и измерения параметров однократных и периодических сигналов.

Максимальная частота дискретизации - 0,25 МГц; 0,5 МГц.

Количество каналов С9-23 - 16 (8).

Предел возможности наращивания каналов - не более 128.

Диапазон исследуемых сигналов - от 0,025 В до 8 В.

Пределы основной погрешности измерения:

- напряжения - не более ±2%;

- временных интервалов - не более ±0,2%.

Число временных баз - 8.

Потребляемая мощность С9-23 - 650 В?А.

Габаритные размеры:

- блока преобразования - 488?213?637 мм;

- блока обработки и индикации - 488?253?562 мм.

Масса С9-23 - 64 кг.

Осциллографы специальные С9-23 имеют возможность программирования всех органов управления. Принцип действия приборов основан на преобразовании аналоговых сигналов в цифровой код с помощью АЦП реального времени, хранении кодов в ОЗУ с последующей обработкой с помощью встроенных средств вычислительной техники и выдачи массива данных на индикатор и внешние вычислительные устройства для обработки и документирования.
