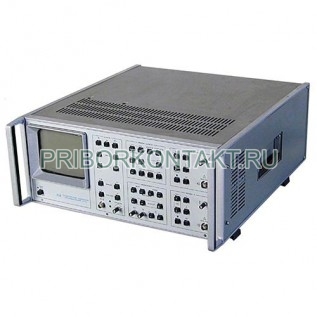

Осциллограф С9-8

С9-8

Осциллограф специальный цифровой С9-8

Также этот прибор может называться: С98, С9 8, c9-8, c98, c9 8, s9-8, s98, s9 8.

С9-8 осциллограф специальный цифровой служит для исследования в реальном времени однократных и повторяющихся сигналов с амплитудой от 50 мВ до 50 В.

Технические характеристики С9-8:

Частота дискретизации - 20 МГц.

Амплитуда сигналов - от 50 мВ до 50 В.

Количество входных каналов с усилителями, АЦП и памятью - 2.

Количество одновременно индицируемых сигналов - 4.

Емкость памяти осциллографа С9-8:

- в двухканальном режиме - 1024 отсчета на канал;

- в одноканальном режиме - 2048 отсчета на канал.

Разрешающая способность АЦП - 8 разрядов.

Параметры ПХ:

Время нарастания - 150 нс.

Выброс - 5%.

Неравномерность С9-8 - 1,5%.

Пределы основной погрешности измерений параметров:

- амплитудные - ±1,5%;

- временные - ±0,3%.

Пределы основной погрешности коэффициентов:

- отклонения - ±5%;

- развертки - ±4%.

Входное сопротивление - 1 МОм.

Потребляемая мощность С9-8 - 440 В·А.

Габаритные размеры - 480×200×555 мм.

Масса - 35 кг.

Осциллографы С9-8 имеют режим программного управления чувствительностью и длительностью развертки.

Для реализации основных режимов работы и измерений используется 12-разрядяый микропроцессор, созданный на базе серии К589.
