Описание товара

С7-8

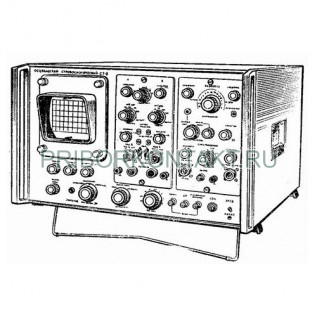

Осциллограф С7-8 стробоскопический (С78, С7 8, c7-8, c78, c7 8)
Для измерения амплитудных и временных параметров повторяющихся сигналов.
Диапазон амплитуд измеряемых сигналов 10мВ-10В.
Диапазон измеряемых длительностей 0,5нс-50мкс.
Сигналы синхронизации:
импульсные: диапазон частот 50Гц-100МГц
синусоидальные: диапазон частот 1МГц-1ГГц
Габаритные размеры, мм: 490x296x554
Масса, кг: 38

Осциллограф С7-8 стробоскопический предназначен для измерения амплитудных и временных параметров повторяющихся сигналов.
Основные технические характеристики
Диапазон амплитуд измеряемых сигналов 10мВ-10В. Диапазон измеряемых длительностей 0,5нс-50мкс.
Параметры ПХ
При непосредственном включении
С линией задержки
С пробником
Время нарастания, нс
0,3нс
0,8нс
0,8нс
Выброс, %
10
-
15
Неравномерность, %
±5
-
-
Спад вершины при закрытом входе, %
5
-
-
Параметры входа
При непосредственном включении
С пробником
Входное активное сопротивление
50±2,5 Ом
100±10кОм
Входная емкость
-
12пФ
Коэффициент стоячей волны
≤1,35 в диапазоне частот 500МГц-1000МГц
≤1,7 в диапазон частот 1000МГц-1500МГц
-
Допустимое суммарное значение постоянного и переменного напряжений
1,2 В
До 10В с делительными насадками
Параметры коэффициентов отклонения
Диапазон значений 10-200мВ/дел. с шагом изменения, кратным 1, 2, 5. Основная погрешность ±10%. Коэффициент отклонения с пробником увеличивается в 4 раза, а с пробником и делительными насадками в 10, 20 и 40 раз. Основная погрешность с пробником ±20%. Уровень собственных, шумов (среднеквадратическое значение) 1,5мВ. Рабочая площадь экрана прибора Осциллографы С7-8 стробоскопические 60х80 мм. Ширина луча не более 1 мм. Минимальная частота повторения исследуемых сигналов 50 Гц (в режиме запоминания).
Параметры коэффициентов развертки
Диапазон значений 0,1 нс/дел.-5 мкс/дел. с шагом изменения, кратным 1, 2, 5. Основная погрешность:
±10% при коэффициентах развертки 0,1 нс/дел. - 0,5 мкс/дел;
±20% при коэффициентах развертки 1-5 мкс/дел.
Сигналы синхронизации
Параметры сигналов
Значения параметров
Импульсные
Длительность импульсов
≥1нс
Длительность фронта
≤50нс
Амплитуда
0,1В-1В
Диапазон частот
50Гц-100МГц
Синусоидальные
Амплитуда
50-250мВ
Диапазон частот
1МГц-1ГГц
Нестабильность синхронизации не более 90нс+0,01Tр (Tр - длительность развертки). Входное сопротивление запуска прибора Осциллограф С7-8 стробоскопический:
50±10 Ом;
5кОм±1кОм с пассивным пробником.
Начальная задержка:
80 нс при коэффициентах развертки 0,1-10нс/дел и длительности фронта синхронизирующих импульсов не более 2 нс;
100нс+0,20Tр при других коэффициентах развертки.
Минимальная начальная задержка 80нс может быть скомпенсирована включением в тракт сигнала линии задержки, входящей в комплект прибора. Регулируемая задержка не менее 15 нс. Регулируемая плотность точек 5-50 на одно деление.
Параметры калибратора амплитуд
Сигнал типа меандр с частотой 100±30 кГц, размахом 20мВ-5В (с шагом изменения, кратным 1, 2, 5), с погрешностью ±3% на входном сопротивлении 50±2,5 Ом.
Параметры калибратора длительностей
Синусоидальный сигнал частотой 50±1,5 МГц, амплитудой 20мВ на входном сопротивлении 50 Ом.
Параметры выходных сигналов
Аналоговое напряжение с наибольшей амплитудой не менее 3 В на нагрузке 10 кОм. Пилообразное напряжение размахом не менее 15 В на нагрузке 20 кОм; длительностью 5-80 мс. Импульсы синхронизации длительностью не менее 200 нс, амплитудой не менее 70 мВ на нагрузке 50 Ом, отрицательной полярности. Питание от сети переменного тока частотой 50±0,5 Гц напряжением 220±22 В. Потребляемая мощность 300 ВА. Условия эксплуатации прибора Осциллограф С7-8 стробоскопический: температура от +10 до +30° С, относительная влажность до 80% при +20° С.
Наименование
Габаритные размеры, мм
Масса, кг
Осциллограф
490x296x554
38
Линия задержки
490x136x355
15
