Осциллограф С7-9

Также этот прибор может называться: С7 9, С79, s7-9, s7 9, s79, c7-9, c7 9, c79.

С7-9 осциллограф стробоскопический предназначен для исследования формы и измерения параметров повторяющихся электрических сигналов по одному или двум синхронно связанным каналам.

Сфера применения - автоматическое и полуавтоматическое измерительные комплексы и системы для измерения динамических параметров быстродействующих электронных устройств.

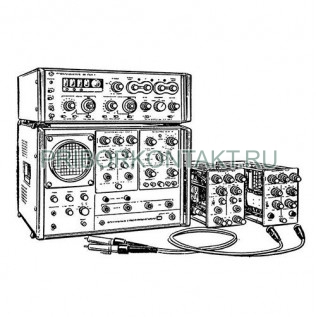

Осциллографы С7-9 состоят из осциллографического индикатора, сменных блоков преобразователей 7ПС-1, 7ПС-2, 7ПС-3, сменного блока развертки 7РС-1, аналого-цифрового преобразователя и ЗИП.

Диапазон амплитуд измеряемых сигналов - от 60 мВ до 1,6 В.

Диапазон измеряемых длительностей - од 0,3 нс до 100 мкс.

Полоса частот - от 0 до 5 ГГц.

Время нарастания ПХ:

- 7ПС-1 - 0,5 нс;

- 7ПС-2 - 0,15 нс;

- 7ПС-3 - 0,07 нс.

Время установления ПХ С7-9 осциллографа з блоками:

- 7ПС-1 - 1,5 нс;

- 7ПС-2 - 0,5 нс.

Выброс ПХ осциллографа с блоками 7ПС-1, 7ПС-2 - 10%.

Неравномерность ПХ - ±3%.

Спад вершины ПХ 5% при длительности 100 мкс.

Входное активное сопротивление для блоков:

- 7ПС-1 - 100±10 кОм;

- 7ПС-2 - 50 Ом;

- 7ПС-3 - 50 Ом.

Полоса пропускания осциллографа с блоками:

- 7ПС-1 - от 0 до 0,7 ГГц;

- 7ПС-2 - от 0 до 2 ГГц;

- 7ПС- 3 - от 0 до 6 ГГц.

Входная емкость 7ПС-1 - 2,5 пФ.

Максимальная частота синхронизации - 1 ГГц.

Погрешность калибровки:

- амплитуды для С7-9 с блоками 7ПС-1, 7ПС-2 ,7ПС-3 - 4%;

- времени С7-9 с блоком 7РС-1 - 4%.

Коэффициент отражения - не более 0,05.

Диапазон коэффициентов отклонения - от 10 мВ/дел. до 200 мВ/дел.

Основная погрешность в пределах центральной части экрана - не более ±5%.

Некалиброванное уменьшение в 1,5 раза.

Уровень собственных шумов - не более 1,5 мВ (в режиме «Сглажено» - не более 1 мВ).

Рабочая площадь экрана - 60?80 мм.

Ширина луча - не более 1 мм.

Диапазон коэффициентов развертки - от 0,1 нс/дел. до 10 мкс/дел.

Основная погрешность:

- при коэффициентах развертки от 0,1 нс/дел до 10 нс/дел. и минимальной начальной задержке - не более ±10%;

- при остальных коэффициентах развертки - не более ±5%.

Дополнительная погрешность при температуре выше +30° С - ±2% на каждые 10° С.

Фиксированная плотность точек - от 200 точек/дел. до 2000 точек/дел.

Входное сопротивление С7-9 в режиме:

- НЧ - 1 кОм;

- ВЧ - 50±5 Ом.

Начальная задержка при коэффициенте развертки от 0,1 нс/дел. до 5 нс/дел. - не более 80 нс.

Диапазон задержки - от 0,1 мкс до 1,1 мкс.

Дополнительная задержка - не более 3?Т_р.

Входное напряжение калибратора амплитуд при нагрузке более 100 кОм - 1000 мВ; 500 мВ; 250 мВ; 100 мВ; 50 мВ.

Погрешность - ±1%.

Частота колебания - 10±2 кГц.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Потребительская мощность - 400 В·А.

Габаритные размеры:

- индикатор с блоками - 480?320?540 мм;

- аналого-цифровой преобразователь - 480?160?540 мм;

- каждый блок - 445?140?150 мм.

Масса - не более 58 кг.

Стробоскопический осциллограф С7-9 обеспечивает программирование измерительных операций, режимов работы и масштабных коэффициентов, выдает результаты измерений на встроенное цифровое табло и на периферийные устройства (перфоратор, ЦПМ) в стандартном коде.

Основными режимами работы прибора осциллограф С7-9 можно управлять как непосредственно с передней панели прибора, так и дистанционно с пульта управления, при наличии программера можно управлять режимами по определенной заданной программе.

Прибор может работать в режиме задержанной развертки с задержкой - от 0,1 мкс - до 1,1 мкс.

Температура окружающего воздуха - от +10° С до +30° С.

Относительная влажность при +20° С - до 80%.
