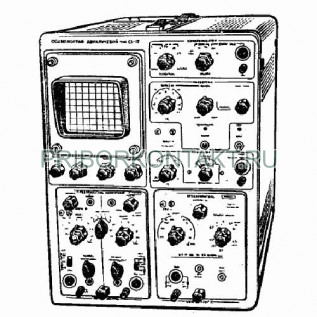

Осциллограф электроннолучевой С1-17

Также этот прибор может называться: С117, С1 17, c1-17, c117, c1 17.

С1-17 осциллограф электроннолучевой предназначен для одновременного наблюдения формы двух, трех, четырёх процессов или фотографирования их, а также определения суммы или разности сигналов.

Двухлучевые осциллографы С1-17 используются со сменными предусилителями У2, У3, У4, У5, У8, технические характеристики которых представлены в таблице 1.

Технические характеристики С1-17:

Амплитуда импульсов - от 50 мВ до 500 В.

Длительность амплитуды - от 0,1 мкс до 1 с.

Полоса пропускания - от 0 МГц до 350 МГц.

Частота переключения - 50 Гц.

Максимальная частота синхронизации - 5 МГц, 350 МГц.

Погрешность измерения - 10%.

Развертка С1-17:

- от 0,1·мкс/см до 50 мс/см;

- от 2·нс/см до 50 нс/см.

Входное сопротивление осциллографов - от 0,5 МОм до 1 МОм; 75 Ом.

Емкость - 40 пФ.

Электронно-лучевая трубка - 16ЛО2И.

Коммутаторы - по 2 на луч.

Рабочая часть экрана - 40×100 мм.

Масса - 47 кг.

Габаритные размеры:

- осциллографы С1-17 - 360×640×460 мм;

- сменные блоки - 380×160×190 мм (каждый У).

Таблица 1

Сменные блоки из комплекта С1-15

Предусилители - С1-15/1, С1-15/2, С1-15/3, С1-15/4, С1-15/5, С1-15/6, С1-15/8.

Коэффициент отклонения (соответственно предусилителю) - 0,05 мВ/см, 1 мВ/см, 5 мВ/см, 20 мВ/см, 50 мВ/см, 100 мВ/см.

Условия эксплуатации С1-17:

Диапазон рабочих температур - от 10° С до 35° С.

Относительная влажность - до 80%.

Питание - 220 В.

Частота - 50 Гц; 60 Гц.

Потребление мощности - 350 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия осциллографа С1-17 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
