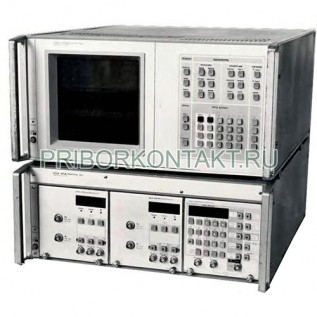

Осциллограф С9-22

Также этот прибор может называться: С9 22, С922, c9-22, c9 22, c922, s9-22, s9 22, s922.

С9-22 осциллограф специальный предназначен для адаптивной регистрации, цифровой обработки, наблюдения и измерения в широком диапазоне параметров однократных и повторяющихся сигналов в лабораторных и полевых условиях.

Максимальная частота дискретизации - 5 МГц.

Количество каналов С9-22 - 4.

Диапазон исследуемых сигналов:

- без внешнего делителя - от 0,05 В до 50 В;

- с внешним делителем- от 0,2 В до 250 В.

Погрешность измерения:

- напряжения - 1,4%;

- временных интервалов - 0,5%.

Полоса пропускания аналогового тракта - 1 МГц.

Число разрядов АЦП С9-22 - от 8 до 12.

Индикатор - МИП.

Объем:

- ОЗУ программ - 64К байт;

- ПЗУ программ - 128К байт.

Потребляемая мощность - 900 В?А.

Габаритные размеры:

- блока преобразования Я4С-120 - 488?213?637 мм;

- блока процессора Я9С-42 - 488?253?561 мм.

Масса С9-22 - 64 кг.

Осциллографы специальные С9-22 могут быть использованы: для исследования переходных процессов; для определения динамических характеристик устройств при воздействии дестабилизирующих факторов; для организации автоматизированных измерительных систем, в радиолокации, ядерной физике, медицине, акустике, геологии, механике, биологии и многих других областях.
