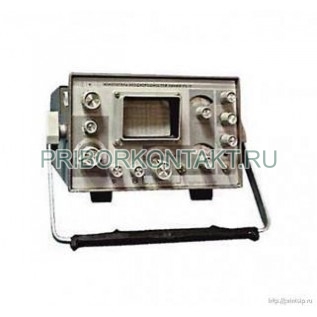

Измеритель P5-10 неоднородностей линий (P510, P5 10, p5-10, p5 10, p510)
Предназначен для проведения следующих операций на воздушных и кабельных линиях электропередач и связи: обнаружение повреждения и определения его характера (обрыв, короткое замыкание); обнаружение сосредоточенной неоднородности волнового сопротивления; определения расстояния до повреждения или неоднородности (0-300км).
Диапазон измерения расстояния (на всю шкалу) от 300 до 300000 м
Максимальная разрешающая способность 5 м
Чувствительность по перекрываемому затуханию 80дБ

Измеритель P5-10 неоднородностей линий (P5-10/1) является универсальный малогабаритным прибором со сменными блоками питания, обеспечивающими работу от сети постоянного тока напряжений от 10В до 15В и от 22В до 30В, переменного тока напряжением (220±22) В частотой 50, 400 Гц и от автономного источника питания. Прибор может работать в полевых условиях при температуре от минус 30 до плюс 50 °С и относительной влажности до 98 % при температуре до 35 °С.

Измерители Р5-10 предназначены для проведения следующих операций на воздушных и кабельных линиях электропередачи и связи: обнаружения повреждения и определения его характера (обрыв, короткое замыкание); обнаружения сосредоточенной неоднородности волнового сопротивления (асимметрия в проводах, нарушение контакта, вставки, неоднородности от резкого изменения сопротивления изоляции и др.); определения расстояния до повреждения или неоднородности.

Минимальная длина линии, с которой возможен просмотр, не превышает 5 м, однако может быть сведена к минимуму при подключении к началу линии калиброванной вставки длиной порядка 4-5 м с тем же волновым сопротивлением.

Длительность зондирующего импульса на нагрузке 75 Ом ≤0,05мкс

0,1±0,02

0,3±0,06

1±0,2

3±0,6

10±2

30±6

≥100

Минимальное измеряемое расстояние до неоднородности при коэффициенте укорочения 1,5 - 5м.

Амплитуда зондирующего импульса на нагрузке 75 Ом, В, не менее:

при длительности 0,05; 0,1 мкс - 10 В

при длительности 0,3; 1; 3; 10; 30 мкс - 20В

при длительности 100мкс - 2В.

Параметры импульса компенсации на нагрузке 75 Ом:

длительность импульса, мкс, не менее 10.

на диапазонах:

1 км - 10

10 км - 20

100 км - 160

300 км - 640

Погрешность периода следования калибрационных меток времени, % ≤±0,1

0-0,3

0-1

0-3

0-10

0-30

0-100

0-300

Основная погрешность измерения расстояния ≤±1%.

Погрешность установки коэффициента укорочения ≤±1%.

1 км - 3-6мкс.

10 км - 30-60мкс.

100 км - 300-600мкс.

300км - 800-1500мкс.

Время самопрогрева 5 мин. Параметры зарядного устройства: ток заряда, мА - 150±10, напряжение отключения 29-30В

Питание приборов Измеритель Р5-10:

напряжение, В, частота, Гц: 220±22; 50

напряжение, В, частота, Гц: 220±11; 400

от встроенного автономного источника (прибор P5-10)

от сети переменного тока 220 В, В·А, не более 35.

не более: 30.

Ток, потребляемый прибором P5-10 от автономного источника питания, не более 1А.

Уровень срабатывания схемы сигнализации степени разряда батареи прибора P5-10: 10±0,2 В.

Наработка прибора Измеритель Р5-10 на отказ 1000 ч.
Габаритные размеры прибора 160x274x430 мм.
Масса, кг, не более: измерителя с блоком питания от сети 9,8 кг, блока аккумуляторов 2,8 кг.
Срок службы, лет 10. Технический ресурс 5000 ч.
Время непрерывной работы прибора: от сети переменного и постоянного тока: 16ч., от автономного источника - 1ч.
