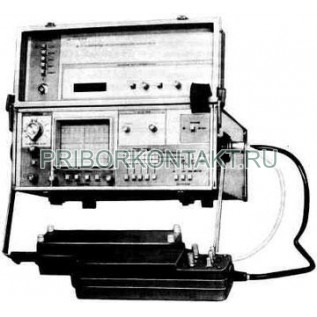

Измеритель параметров линий передач Р5-15

Р5-15

Измеритель параметров линий передач Р5-15

Также этот прибор может называться: Р515, Р5 15, Р-515, Р 515, p5-15, p515, p5 15.

Р5-15 измеритель параметров линий передач предназначается для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

Измерители Р5-15 могут использоваться в полевых и лабораторных условиях для измерений на поврежденных линиях и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин и симметрирования по временной задержке с большой точностью.

Технические характеристики Р5-15:

Диапазон измерения расстояния (на всю шкалу) - от 0 до 200 м.

Максимальная разрешающая способность Р5-15 - 0,4 м.

Основная погрешность измерения расстояния (временной задержки), выраженная в процентах от конца диапазона - 1%.

Время нарастания переходной характеристики - 0,1 нс.

Длительность зондирующих сигналов - от 0,002 мкс до 0,01 мкс.

Форма импульса - видеоимпульс.

Входное сопротивление - 50 Ом.

Напряжение сети питания постоянного тока - 12,6 В.

Габаритные размеры Р5-15 - 120×304×390 мм.

Масса измерителя - не более 10 кг.

Принцип действия измерителей Р5-15 основывается на методе импульсной рефлектометрии - современном методе исследования распределенных систем, позволяющем наблюдать одновременно все неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.
