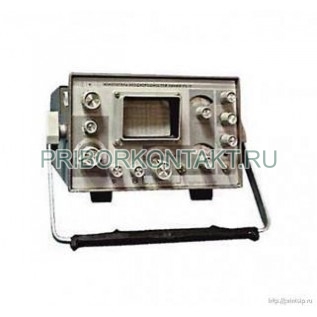

Измеритель неоднородности линий Р5-10/1

Р5-10/1

Измеритель неоднородности линий Р5-10/1

Также этот прибор может называться: Р5 10/1, Р510/1, Р5-10-1, Р510-1, p5 10-1, p5-10/1, p5 10/1, p510/1, r5-10/1, r510/1, r5 10/1.

Р5-10/1 измеритель неоднородности линий применяются для обнаружения грубых неоднородностей и повреждений (обрыв, короткое замыкание и др.) в линиях передач значительной протяженности, измерения расстояния до повреждения или неоднородности кабеля, временной задержки, последовательного сравнения трех жил, исследования сложных повреждений перепадом напряжения.

Измерители Р5-10/1 имеют два вида зондирующих импульсов:

- видеоимпульс переменной длительности;

- единичный перепад напряжения.

Р5-10/1 отличается от Р5-10 отсутствием в комплекте блока аккумуляторов.

Технические характеристики Р5-10/1:

Диапазон измерения расстояния - от 300 м до 300 000 м.

Максимальная разрешающая способность - 5 м.

Чувствительность по перекрываемому затуханию - 80 дБ.

Основная погрешность измерения расстояния - 1%.

Длительность зондирующих сигналов - 0,05 мкс; 0,1 мкс; 0,3 мкс; 1 мкс; 3 мкс; 10 мкс; 30 мкс.

Форма импульса - примерно колоколообразная, не менее 100 (перепад).

Входное сопротивление - от 30 Ом до 470 Ом.

Габаритные размеры - 274×160×40 мм;

Масса - не более 9,8 кг.

Высокая чувствительность измерителей Р5-10/1 обеспечивает просмотр линии с затуханием до 80 дБ в полосе частот от 3,5 кГц до 7 МГц, причем линия начинает просматриваться с 5 м от места подключения прибора. Подключив к началу линии калиброванную вставку длиной 4 - 5 м с тем же волновым сопротивлением, это расстояние можно свести к минимуму.

Приборы Р5-10/1 снабжены сменными блоками питания для работы на постоянном токе напряжением от 10 В до 15 В и от 22 В до 30 В. Предусмотрено подключение к автономному источнику питания.

Выполнены на полупроводниковых приборах и микросхемах.

Принцип действия приборов основан на методе импульсной рефлектометрии - современном методе исследования распределенных систем, позволяющем наблюдать одновременно все неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в омах, генри, фарадах.
