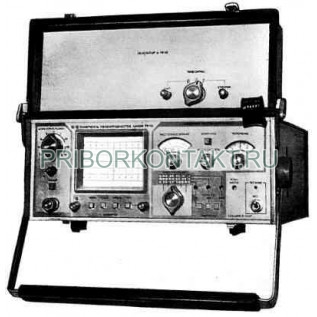

Измеритель Р5-11 неоднородностей линии

Предназначен для обнаружения неоднородности волнового сопротивления в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния до места повреждения, характера повреждения, измерения величины неоднородности.

Диапазон измерения расстояния на всю шкалу 0,1 - 200м.
Максимальная разрешающая способоность 0,015м.
Основная погрешность измерения расстояния (временной задержки) от конца диапазона 2%.
Входное сопротивление 50 Ом.

Измеритель Р5-11 неоднородностей линии предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

Малогабаритные Измерители Р5-11 неоднородностей линии, портативные измерители, выполненные на полупроводниковых приборах и микросхемах, могут использоваться в полевых и лабораторных условиях не только для измерений на поврежденные линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин, симметрирования по временной задержке с большой годностью

Во всех приборах Р5-11 имеется возможность питания от сети постоянного тока: 12,6 В.

Принцип действия приборов Измерители неоднородностей линии Р5-11 основан на методе импульсной рефлектометрии - современном методе исследования распределенных систем, позволяющем наблюдать одновременно всё неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в омах, генри, фарадах.

Современные приборы, типа Измеритель неоднородностей линии Р5-11 измерители параметров неоднородности линий передач пикосекундного диапазона отличаются высокой разрешающей способностью по расстоянию, составляющей единицы сантиметров (для линий с воздушным заполнением).

Габариты, мм; масса, кг 160X260X430 11,5 (базовый блок), 0,25 (генератор) 0,65 (смеситель)

Основные данные
