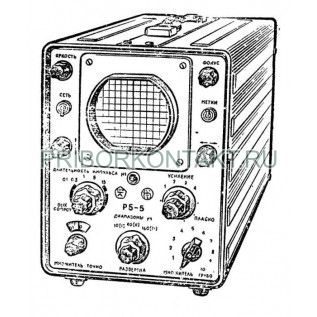

Р5-5

Измеритель неоднородности кабелей и линий Р5-5 (Р55, Р 5 5, Р-5-5, p5-5, Р-55, Р 55, Р5 5, p55, p 5 5, p-5-5, p-55, p 55, p5 5)

Измеритель неоднородности кабелей и линий Р5-5 предназначен для определения расстояния до места повреждения на воздушных и кабельных линиях электропередачи и связи, а также расстояния до мест существенного изменения их волнового сопротивления (неоднородностей от резкого снижения сопротивления изоляции, нарушения контакта, асимметрии в проводах, вставок в линию и т. п.).

Технические характеристики приборов измерители неоднородности кабелей и линий Р5-5:

Температура - от -30?С до +50°С;

Относительная влажность - до 98% при +35°С;

Диапазон измеряемых прибором измеритель неоднородности кабелей и линий Р5-5 расстояний до места повреждения:

- до 300км в высоковольтных воздушных линиях электропередачи; в воздушных линиях связи с цепями из цветного металла;

- до 80км в стальных линиях связи;

- до 10км в силовых высоковольтных кабельных линиях;

Минимальное измеряемое расстояние до повреждения (разрешающая способность) прибора измеритель неоднородности кабелей и линий Р5-5 - 10м-20м;

Погрешность измерения расстояния до повреждения ±1%;

Чувствительность усилителя отраженных сигналов прибора измеритель неоднородности кабелей и линий Р5-5 - 0,2мм/мВ;

Длительность зондирующих импульсов 0,1мкс-0,3мкс;1мкс; 8мкс; 15мкс;

Амплитуда зондирующих импульсов прибора измеритель неоднородности кабелей и линий Р5-5 - 80В;

Питание от сети переменного тока частотой 50Гц ±0,5Гц, напряжением 220В±22В или от источника постоянного тока напряжением 12,6В±1,2В;

Потребляемая прибором измеритель неоднородности кабелей и линий Р5-5 мощность:

- 35В?А от сети переменного тока;

- 20Вт от сети постоянного тока;

Габаритные размеры - 400х200x160мм;

Масса прибора - 9кг.
