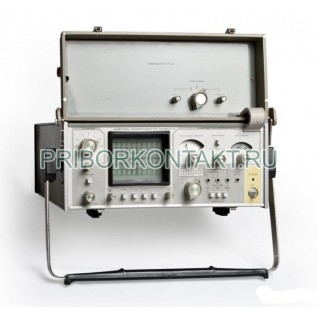

Измеритель параметров линий передач Р5-12

Р5-12

Измеритель параметров линий передач Р5-12

Также этот прибор может называться: Р512, Р5 12, p5-12, p512, p5 12, r5-12, r512, r5 12.

Р5-12 измеритель параметров линий передач служит для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, а коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

Сфера применения: в полевых и лабораторных условиях для измерений на поврежденных линиях и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин и симметрирования по временной задержке с большой точностью.

Технические характеристики Р5-12:

Диапазон измерения расстояния - от 1 м до 2000 м.

Максимальная разрешающая способность - 0,09 м.

Основная погрешность измерения расстояния - 1%.

Время нарастания переходной характеристики - 0,9 нс.

Чувствительность по коэффициенту отражения - от 1 до 0,001.

Длительность зондирующих сигналов - от 0,005 мкс до 0,4 мкс.

Питание - 12,6 В.

Габаритные размеры - 120×304×390 мм.

Масса - 9 кг.

Принцип действия приборов измерители Р5-12 основан на методе импульсной рефлектометрии - современном методе исследования распределенных систем, позволяющем наблюдать одновременно все неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

Преимущества Р5-12:

- наглядность представления результатов измерения;

- малое время измерений;

- высокая чувствительность;

- возможность определения параметров элементов распределенной системы в омах, генри, фарадах.
