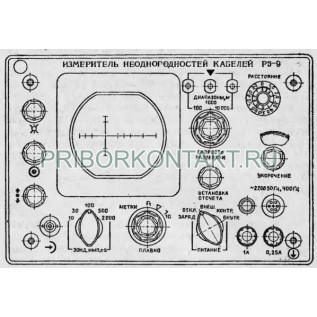

Измеритель неоднородностей кабелей Р5-9

Также этот прибор может называться: Р59, Р5 9, Р-59, Р 59, p5-9, p59, p5 9, r5-9, r59, r5 9.

Р5-9 измеритель неоднородностей кабелей предназначен для обнаружения неоднородности в кабелях, определения расстояния до неоднородности и ее характера (обрыв, короткое замыкание).

Измерители Р5-9 можно использовать для контроля состояния кабелей, прогнозирования и обнаружения неисправности, измерения длины (временной задержки) кабелей, выравнивание их длины по временной задержке.

Прибор можно использовать для контроля различных линий связи, электропередачи и т, п.

Технические характеристики Р5-9:

Диапазоны измеряемых расстояний - от 0 до 100 м; от 0 до 1000 м; от 0 до 10 000 м.

Диапазоны временных задержек - от 0 до 1 мкс; от 0 до 10 мкс; от 0 до 100 мкс.

Интервал плавной регулировки длительности развертки - от 1 мкс до 1,6 мкс; от 5 мкс до 10 мкс; от 5 мкс до 100 мкс.

Погрешность измерения расстояния (временной задержки), выраженная в процентах от предельного значения на диапазоне - ±1%.

Масштаб калибрационных меток времени - 1 мкс ±0,1%.

Длительность зондирующего импульса на нагрузке 50 Ом - 10 нс; 30 нс; 100 нс; 500 нс; 2000 нс ±20%.

Амплитуда зондирующего импульса на нагрузке 50 Ом:

- при длительности 10 нс; 30 нс - не менее 10 В;

- при длительности 100 нс; 500 нс; 2000 нс - не менее 30 В.

Минимальная длина измеряемых кабелей при коэффициентах укорочения волны 1,5 - 1 м.

Непосредственный отсчет расстояния в единицах длины при коэффициенте укорочения волны - от 1 м до 2,5 м.

Точность установки коэффициента укорочения - не более ±1%.

Чувствительность усилителя отраженных сигналов - не менее 0,015 мм/мВ.

Время нарастания переходной характеристики Р5-9 - не более 20 нс.

Максимальная высота изображения сигнала на экране ЭЛТ при максимальном усилении - не менее 15 мм. Перемещение линии развертки в вертикальном направлении вверх и вниз от центра экрана - не менее 10 мм.

Размер рабочего участка развертки на экране ЭЛТ - не менее 60 мм.

Питание от сети переменного тока:

- напряжением 220±22 В; частотой 50±0,5 Гц;

- напряжением 220±11 В; частотой от 372 Гц до 412 Гц.

Питание от сети постоянного тока - напряжением 27±2,7 В.

От встроенного автономного источника питания - перезаряжаемая аккумуляторная батарея.

Потребляемая мощность измерителя Р5-9:

- от сети переменного тока - не более 30 В·А;

- от сети постоянного тока - не более 15 Вт.

Потребляемый ток от автономного источника питания - не более 550 мА.

Габаритные размеры - 213×310×455 мм.

Масса прибора с автономным источником питания - не более 12,5 кг.

Условия эксплуатации Р5-9:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +35° С - до 98%.
