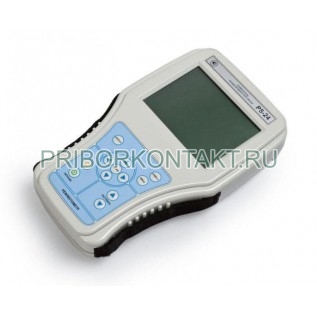

Измеритель неоднородностей линий Р5-24

Р5-24

Измеритель неоднородностей линий Р5-24

Также этот прибор может называться: Р524, Р5 24, p5-24, p524, p5 24.

Р5-24 измеритель неоднородностей линий применяется для:

- проведения основных измерений на протяженных кабелях (коаксиальных, силовых, связи и т.д.) длиной до 100 км;

- обнаружения повреждения и определения его характера (обрыв, короткое замыкание, утечка, нарушение контакта, вставки и др.);

- определения расстояния до повреждения или неоднородности.

Технические характеристики Р5-24:

Диапазоны измерения расстояния:

- от 0 км до 0,03 км;

- от 0 км до 0,1 км;

- от 0 км до 0,3 км;

- от 0 км до 1 км;

- от 0 км до 3 км;

- от 0 км до 10 км;

- от 0 км до 30 км;

- от 0 км до 100 км.

Основные погрешности измерения расстояния:

- на диапазоне до 30 км, до 100 км - 0,3%;

- на диапазоне до 30 м, до 100 м - 1%.

Пределы установки коэффициента укорочения измерителей - от 1 до 7.

Минимальное измеряемое расстояние (при К_у=1,5) - 1 м.

Длительность зондирующего импульса - от 10 нс до 10 мкс.

Амплитуда зондирующего импульса Р5-24 на нагрузке 50 Ом:

- длительность до 50 нс - 2,5 В;

- длительность от 50 нс - от 3,5 В до 30 В.

Запоминание внутренней энергонезависимой памятью - не менее 100 рефлектограмм.

Перекрываемое затухание - 80 дБ.

Диапазон выходных сопротивлений - от 30 Ом до 470 Ом.

Внешний порт - RS-232 С.

Время непрерывной работы от аккумуляторов - 2 ч.

Габаритные размеры - 315×180×60 мм.

Масса измерителя с блоком питания - 1,9 кг.

Условия эксплуатации Р5-24:

Температура окружающей среды - от -20º С до +50º С.

Относительная влажность при температуре 25° С - 98%.

Электропитание приборов измерители Р5-24:

- от сети переменного тока - 220 В, 50 Гц;

- максимальная потребляемая мощность - 22 В·А;

- от сети постоянного тока - от 10 А до 18 А;

- максимальная мощность Р5-24 - 12 Вт;

- от автономного источника - Nicd(NiMh) аккумуляторы 4хАА 2000 mAh (мАч).
