Измеритель модуляции Я4С-103

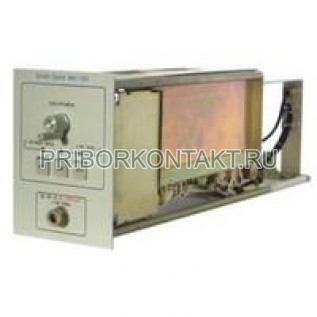

Блок преобразования частоты Я4С-103 (Я4С103, Я4С 103, Я4-С103, Я4 С103)

Блок преобразования частоты Я4С-103 предназначен для переноса спектра ВЧ сигнала в диапазоне частот 1ГГц-10ГГц на промежуточную частоту с целью расширения частотного диапазона измерителя модуляции вычислительного СК3-45 при измерении ЧМ параметров сигнала.

Может эксплуатироваться в лабораториях и цеховых условиях.

Технические характеристики приборов блоки преобразования частоты Я4С-103:

Температура - от 278К до 313К (от +5?С до +60?С);

Относительная влажность воздуха - до 93% при температуре +40?С;

Атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

Питание прибора блок преобразования частоты Я4С-103 осуществляется от блока питания измерителя модуляции вычислительного СК3-45;

Диапазон рабочих частот - от 1ГГц до 10ГГц;

Минимальная рабочая мощность входного сигнала (чувствительность) прибора блок преобразования частоты Я4С-103 не превышает значений, указанных в таблице 1, при напряжении сигнала ПЧ равном 60мВ-80мВ среднеквадратического значения (СкЗ) на нагрузке 2 кОм и 50пФ;

Допускается увеличение минимальной мощности входного сигнала в отдельных участках диапазонов 6,05ГГц-8,95ГГц, 9,05ГГц-10ГГц до величины 1мВт;

Таблица 1 Минимальная рабочая мощность входного сигнала (чувствительность) прибора блок преобразования частоты Я4С-103

Динамический диапазон по входному сигналу не менее 10дБ, при этом напряжение сигнала ПЧ в пределах 60мВ-80мВ (СкЗ) на нагрузке 2 кОм и 50пФ;

Неравномерность амплитудно-частотной характеристики (АЧХ) прибора блок преобразования частоты Я4С-103 в диапазоне промежуточных частот 0,2МГц-3,2МГц не превышает 5дБ;

Среднеквадратическое значение величины частотного фона и шума на выходе ПЧ не превышает величин:

- в ручном режиме:

- 1?10^-8? - в полосе модулирующих частот 0,3кГц-3,4кГц;

- 2?10^-8? - в полосе модулирующих частот 0,02кГц-20кГц;

- 3?10^-7? - в полосе модулирующих частот 0,02кГц-200кГц при мощности входного сигнала не менее 0,25мВт;

- в автоматическом режиме:

- 2,5?10^-8? - полосе модулирующих частот 0,3кГц-3,4кГц;

- 5,0?10^-8? - в полосе модулирующих частот 0,02кГц-20кГц;

? - частота входного сигнала, Гц;

Погрешность измерения девиации частоты при использовании прибора блок преобразования частоты Я4С-103 с прибором СК3-45 не превышает значений, указанных в техническом описании прибора СК3-45;

К_сти входа блока не более величин, указанных в таблице 2;

Таблица 2 К_сти входа прибора блок преобразования частоты Я4С-103

Девиация частоты гетеродина изменяется в пределах 1кГц-15кГц (амплитудное значение) при величине сигнала НЧ равного 1В (СкЗ) частотой 1кГц и частоте гетеродина 38МГц-41,8МГц;

Размах напряжения на розетке «ГЕТ-2» прибора блок преобразования частоты Я4С-103 - не менее 400мВ;

Диапазон частот гетеродина - от 38МГц-0,6МГц до 41,8МГц-0,6МГц;

Время самопрогрева прибора блок преобразования частоты Я4С-103 - 30 минут;

Прибор сохраняет свои технические характеристики при непрерывной работе в течение 8 часов в рабочих условиях;

Питание прибора блок преобразования частоты Я4С-103 осуществляется от блока питания измерителя модуляции вычислительного СК3-45 через внутренний соединитель стабилизированными напряжениями:

- 15В±0,45В при потребляемом токе не более 120мА;

- -(15В±0,45В) при потребляемом токе не более 120мА;

- 5В±0,15В при потребляемом токе не более 140мА;

Нормальные условия эксплуатации прибора блок преобразования частоты Я4С-103:

- температура окружающего воздуха - 20?С±5°С;

- относительная влажность воздуха - 30%-80% при температуре 20?С±5°С;

- атмосферное давление - 84кПа-106кПа (630мм.рт.ст.-795мм.рт.ст;

- напряжение сети 220В±4,4В частотой 50Гц;

Предельные условия эксплуатации прибора блок преобразования частоты Я4С-103:

- температура окружающего воздуха - от 50?С до +60°С;

- относительная влажность воздуха - до 98% при температуре 25°С;

Наработка прибора блок преобразования частоты Я4С-103 на отказ - не менее 40000 часов;

Срок службы 10 лет. Срок хранения:

- в отапливаемом хранилище - 5 лет;

- в неотапливаемом хранилище 3 года;

Габаритные размеры прибора - не более 108x148x450мм;

Масса - не превышает 2,1кг.
