Описание товара

СК3-39

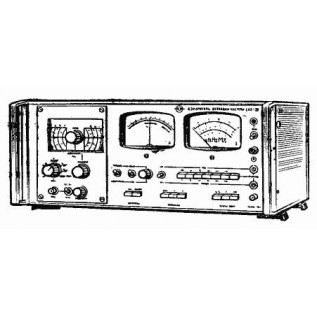

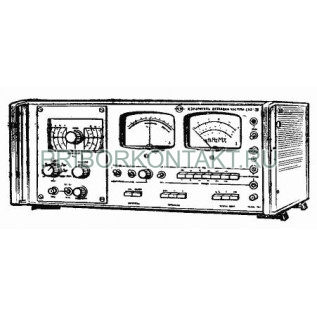

Измеритель девиации частоты СК3-39
Также этот прибор может называться: СК3 39, СК339, СКЗ-39, СКЗ 39, СКЗ39, ck3-39, ck3 39, ck339.
СК3-39 измеритель девиации частоты совмещает функции измерения девиации частоты и коэффициента амплитудной модуляции. Прибор построен по принципу супергетеродинного приемника с однократным преобразованием частоты на промежуточную частоту 256 кГц.
Измерители девиации частоты СК3-39 предназначаются для:
- измерения вынужденной девиации частоты частотно-модулированных (ЧМ) сигналов в плавном диапазоне несущих частот от 0,75 МГц до 50 МГц и на частоте 0,465 МГц (с удвоителем 5.408.015-01);
- паразитной девиации частоты в плавном диапазоне несущих частот от 0,75 МГц до 50 МГц и на частотах 0,128 МГц (с удвоителем 5.408.015), 0,256 МГц (по входу ПЧ), 0,465 МГц (с удвоителем 5.408.15-01);
- измерения коэффициента амплитудной модуляции амплитудно-модулированных (AM) сигналов и паразитной модуляции и шумов в плавном диапазоне несущих частот от 0,1 МГц до 50 МГц;
- измерения коэффициента амплитудной модуляции, сопутствующей ЧМ сигналу, и девиации частоты, сопутствующей AM сигналу.
Измерение коэффициента АМ основано на методе двух вольтметров: измерение среднего и пикового значения АМ сигнала.
Измерение девиации частоты основано на преобразовании ЧМ сигнала в АМ-ЧМ колебание с законом изменения амплитуды, пропорциональным закону изменения частоты входного сигнала.

Технические характеристики измерителей девиации частоты:

Диапазон несущих частот в режиме ЧМ:
- в участке от 0,75 МГц до 50 МГц - плавный;
- в участке от 0,1 МГц до 0,75 МГц - фиксированные частоты 0,128 МГц, 0,256 МГц, 0,465 МГц;
Диапазон несущих частот в режиме AM - от 0,1 МГц до 50 МГц - плавный.

Перекрытие диапазона несущих частот от 0,75 МГц до 50 МГц обеспечивается на поддиапазонах:
- от 0,75 МГц до 1,5 МГц;
- от 1,5 МГц до 2,5 МГц;
- от 2,5 МГц до 5 МГц;
- от 5 МГц до 10 МГц;
- от 10 МГц до 20 МГц;
- от 20 МГц до 40 МГц;
- от 40 МГц до 60 МГц.

Погрешность установки частоты в мегагерцах в числовых отметках шкалы - не более ±(0,02fc +0,005).
Запас по краям диапазона и перекрытие между поддиапазонами - не менее (0,04 fc+0,01) МГц.
Минимальный уровень входного сигнала (чувствительность прибора) на входном сопротивлении 50 Ом в диапазоне несущих частот от 0,75 МГц до 50 МГц - не более 50 мВ.
Максимальный уровень входного сигнала - 2,5 В.

В режиме измерения частотной модуляции измеритель девиации частоты СК3-39 имеет следующие параметры:

Измерение девиации частоты от 0,001 кГц до 10 кГц для диапазона от 0,75 МГц до 1,5 МГц и от 0,001 кГц до 30 кГц для диапазона от 1,5 до 50 МГц осуществляется на шкалах 1 Гц, 3 Гц, 10 Гц, 30 Гц, 100 Гц, 300 Гц и 1 Гц, 3 Гц, 10 Гц, 30 кГц.
Осуществляется измерение пикового значения девиации частоты «вверх» ( + ) и «вниз» (-) и среднеквадратического значения (ск).

На частотах 0,128 МГц, 0,256 МГц, 0,465 МГц обеспечивается измерение малых паразитных девиаций частоты:
на частоте 0,128 МГц - от 0,003 кГц до 0,5 кГц (ск);
на частоте 0,256 МГц - от 0,002 кГц до 1,0 кГц (ск);
на частоте 0,456 МГц - от 0,005 кГц до 1,0 кГц (ск).

На частоте 0,465 Гц обеспечивается также измерение пиковых значений девиации частоты «вверх» и «вниз» до 3 кГц.
Диапазон модулирующих частот измерителя СК3-39 от 0,03 кГц до 10 кГц в диапазоне несущих частот от 0,75 МГц до 1,5 МГц и от 0,03 кГц до 15 кГц в диапазоне несущих частот от 1,5 МГц до 50 МГц (при нажатой кнопке 20 переключателя ПОЛОСА kHz).
Модулирующая частота на частоте 0,465 МГц - 1 кГц.
Для проведения шумовых измерений в режиме ЧМ при нажатии кнопок 0,2 и 0,3-0,4 переключателя ПОЛОСА kHz включаются фильтры с полосой пропускания на уровне 3 дБ не менее 0,03-0,2 кГц и 0,3-3,4 кГц.

Затухание сигнала в полосе задерживания фильтров:
- на частоте 0,4 кГц для фильтра 0,03-0,2 кГц - не менее 12 дБ;
- на частотах 0,15 кГц и 7 кГц для фильтра 0,3-3,4 кГц - не менее 12 дБ.

Коэффициент перехода амплитудной модуляции в частотную:
- при FM не более 1 кГц - не более 2 Гц на процент;
- при FM не более 15 кГц при М не более 30% в диапазоне несущих частот от 1,5 МГц до 50 МГц - не более 10 Гц на процент.

Параметры в режиме измерения амплитудной модуляции:

Измерение коэффициента амплитудной модуляции в пределах от 0,1% до 100% осуществляется на шкалах 0,3%; 1%; 3%; 10%; 30%; 100%.
Измеряется коэффициент амплитудной модуляции «вверх» (+) и «вниз» (-).
В диапазоне несущих частот от 0,1 МГц до 1,5 МГц измерение коэффициента амплитудной модуляции осуществляется по входу ПЧ (периодический вход).
Диапазон модулирующих частот измерителя СК3-39 - от 0,03 кГц до 15 кГц.

Прочие параметры:

Промежуточная частота прибора измеритель девиации частоты СК3-39 в рабочих условиях - 256±7 кГц.
Входное сопротивление измерителя СК3-39 - 50±15 Ом.
Время самопрогрева - 30 мин.
Время непрерывной работы - 8 ч.
Потребляемая мощность - 60 В·А.
Наработка на отказ - не менее 10000 ч.
Срок службы - 5 лет.
Технический ресурс - 5000 ч.
Габаритные размеры измерителей - 495х215х300 мм.
Масса прибора - 18,5 кг.
Условия эксплуатации приборов измерители девиации частоты СК3-39:

Температура окружающего воздуха - от 278К до 313 К (от +5° до +40°С).
Относительная влажность при температуре +30°С - до 95%.
Атмосферное давление - 750±30 мм рт ст.
Напряжение сети питания - 220±4,4 В.
