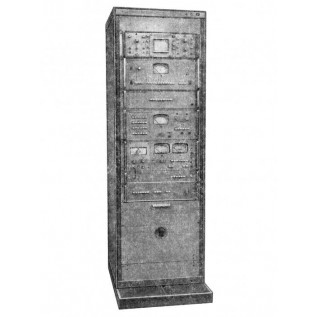

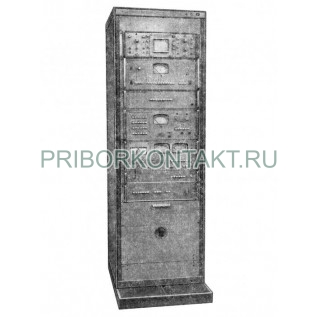

Измеритель модуляции СК3-42

СК3-42

Измеритель модуляции СК3-42

Также этот прибор может называться: СК342, СК-342, СК3 42, СКз-ч2, сk342, сk3-42, сk3 42, sk3-42, sk3 42, sk342.

СК3-42 измеритель модуляции осуществляет контроль и калибровку передатчиков, генераторов стандартных сигналов с частотной и амплитудной модуляцией.

Измеритель СК3-42 представляет собой комплект самостоятельных приборов: измеритель девиации частоты CK3-40/3, генератор сигналов низкочастотный ГЗ-ПЗ, измеритель нелинейных искажений С6-9, осциллограф 01-59. На частотах свыше 250 МГц измерители СК3-42 работают на гармониках гетеродина прибора CK3-40/3.

Посредством кнопочных переключателей в измерителях СК3-42 обеспечивается связь с шестью контролируемыми передатчиками, измеряются амплитудно-частотные характеристики и коэффициент нелинейных искажений на фиксированных частотах. С помощью измерителя СК3-42 возможно измерение и визуальное наблюдение уровня фона и шума сигнала.

Технические характеристики СК3-42:

Диапазон несущих частот в режимах:

- ЧМ - от 4 МГц до 1000 МГц;

- АМ - от 4 МГц до 500 МГц.

Пределы измерения:

- девиации частоты - 0,05 кГц до 500 кГц;

- коэффициента АМ - от 0,1% до 100%.

Пределы основной погрешности измерения девиации частоты и коэффициента АМ - ±3%;

Собственный коэффициент гармоник в режимах:

- ЧМ - от 0,2% до 1% (F_м - не более 20 кГц); от 0,6% до 2% (F_м - не более 60 кГц);

- АМ - от 4% до 1% (F_м - не более 20 кГц); от 0,5% до 1,5% (F_м - не более 60 кГц).

Уровень ВЧ-сигнала, необходимый для нормальной работы:

- в диапазоне от 4 МГц до 250 МГц - 0,2 В (0,8 мВт);

- в диапазоне от 250 МГц до 1000 МГц - 0,5 В (5 мВт).

Потребляемая мощность - 300 В·А.

Габаритные размеры - 600×198×920 мм.

Масса - не более 210 кг.

Отдельные приборы измерителя СК3-42 могут использоваться самостоятельно для проверки и контроля параметров НЧ-трактов различных систем (нелинейность амплитудных характеристик, неравномерность АЧХ, наблюдение формы НЧ-сигналов, измерение КНИ низкочастотных сигналов).
