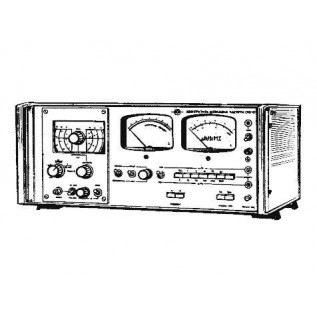

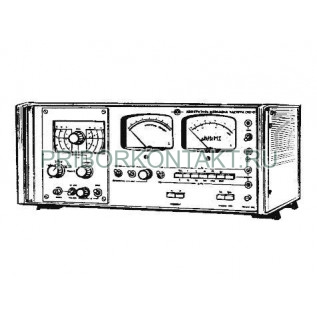

Измеритель модуляции СК3-41

СК3-41

Измеритель девиации частоты СК3-41

Также этот прибор может называться: СК3 41, СК341, СКз-ч1, sk3-41, sk3 41, sk341, ck3-41, ck3 41, ck341.

СК3-41 измеритель девиации частоты предназначен для произведения высококачественных измерений параметров частотно-модулированных сигналов.

Измерители СК3-41 используются для измерения и контроля параметров сигналов с частотной и амплитудной модуляцией в трактах радиовещания, радиосвязи, звукового сопровождения телевидения, телеметрических систем, радионавигации, радиолокации и радиоизмерительной технике.

Технические характеристики СК3-41:

Диапазон несущих частот:

- в режиме ЧМ - от 10 МГц до 1000 МГц;

- в режиме АМ - от 10 МГц до 500 МГц.

Пределы измерения:

- в режиме ЧМ - от 1 кГц до 1 МГц;

- в режиме АМ - от 0,1% до 100%.

Чувствительность на входном сопротивлении 50 Ом:

- при частоте до 500 МГц - 50 мВ;

- при частоте до 1000 МГц - 100 мВ.

Уровень собственной паразитной девиации частоты для СК3-41:

- в полосе частот от 0,03 кГц до 20 кГц по входу ПЧ - 20 Гц;

- в полосе частот от 0,03 кГц до 200 кГц по входу ПЧ - 50 Гц;

- в полосе частот от 0,03 кГц до 20 кГц - 30 Гц;

- в полосе частот от 0,03 кГц до 200 кГц по входу ВЧ - 100 Гц;

Коэффициент амплитудной модуляции - от 0,1% до 100%.

Основная погрешность в режиме ЧМ и АМ - 3%.

Погрешность измерения - от ±2% до ±10%.

Коэффициент гармоник в режиме ЧМ при Δf=300 кГц:

- при Fм до 20 кГц - 0,2%;

- при Fм до 60 кГц - 0,6%.

Коэффициент гармоник для СК3-41 в режиме ЧМ при Δf=500 кГц:

- при Fм до 20 кГц - 0,3%;

- при Fм до 60 кГц - 0,9%.

Коэффициент гармоник в режиме ЧМ при Δf=1000 кГц:

- при Fм до 20 кГц - 1%;

- при Fм до 60 кГц - 2%.

Коэффициент гармоник в режиме АМ при М=30%:

- при Fм до 20 кГц - 0,4%;

- при Fм до 60 кГц - 0,5%.

Коэффициент гармоник в режиме АМ при М=90%:

- при Fм до 20 кГц - 1%;

- при Fм до 60 кГц - 1,5%.

Диапазон модулирующих частот - от 0,03 кГц до 20 кГц; от 0,03 кГц до 200 кГц.

Пределы измерения девиации частоты Δf на шкалах 3 кГц; 10 кГц; 30 кГц; 100 кГц; 300 кГц; 1 МГц - от 1 кГц до 1 МГц.

Уровень фона и шума СК3-41 измерителя в режиме ЧМ:

- при частоте до 250 МГц - от 60 Гц эфф. до 200 Гц эфф.;

- при частоте до 1000 МГц - от 60 Гц эфф. до 300 Гц эфф.

Уровень фона и шума в режиме АМ:

- при частоте до 250 МГц - от 0,03% эфф. до 0,06% эфф.;

- при частоте до 500 МГц - от 0,1% эфф. до 0,2% эфф.

Основная погрешность измерений СК3-41:

- при ЧМ - 0,02М+0,01N+ΔM%;

- при АМ - 0,02Δf_д+0,01N+Δf кГц.

Чувствительность - от 50 мВ до 250 мВ.

Коэффициент нелинейных искажений в режиме ЧМ:

- при Δf до 350 кГц - 0,2%;

- при Δf до 500 кГц - 0,3%;

- при Δf до 1000 кГц - 1%.

Коэффициент нелинейных искажений в режиме АМ:

- при М до 0,3 - 0,4%;

- при М до 0,9 - 1%.

Потребляемая мощность измерителя СК3-41 - 45 В·А.

Габаритные размеры - 215×360×490 мм.

Масса - не более 17 кг.
