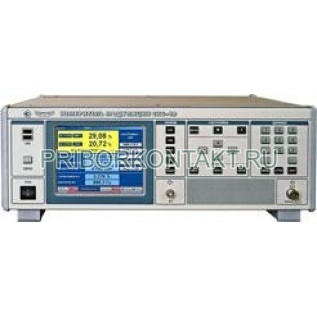

Измеритель модуляции СК3-49

Измеритель модуляции СК3-49 (СК349, СК3 49, ck3-49, ck3 49, ck349)

Для измерения параметров сигналов аппаратуры средств связи, модуляционных параметров измерительных генераторов, для настройки и контроля аппаратуры средств связи.

Диапазон несущих частот ВЧ сигнала при измерении модуляционных параметров 0,1-2499 МГц
Диапазон модулирующих частот в режиме АМ, ЧМ 0,02-200 кГц
Пределы измерения девиации частоты 0,005-1000 кГц
Пределы измерения коэффициента АМ 0,1-100 %
Пределы измерения индекса фазовой модуляции 1-100 рад

Измеритель модуляции СК3-49 предназначен для измерения параметров сигналов аппаратуры средств связи, модуляционных параметров измерительных генераторов, для настройки и контроля аппаратуры средств связи при серийном производстве и эксплуатации, для поверки и аттестации измерительных генераторов по модуляционным параметрам: погрешности установки коэффициента АМ и девиации частоты, нелинейным искажениям амплитудной и частотной модуляции.

Измерители модуляции СК3-49 могут быть использованы для создания измерительных комплексов, а также для разработки, регулировки различных радиотехнических устройств в условиях лабораторий, цехов, ремонтных и поверочных органов.

Измеритель модуляции СК3-49 является комбинированным прибором и обеспечивает одновременное измерение комплекса параметров:

-Измерение пиковых и среднеквадратических значений коэффициента амплитудной модуляцией сигналов ВЧ;

-Измерение пиковых и среднеквадратических значений девиации частоты и индекса фазовой модуляцией сигналов ВЧ;

-Измерение среднеквадратического значения напряжения и мощности сигналов ВЧ;

-Измерение частоты входного ВЧ сигнала;

-Измерение частоты огибающей сигнала модуляции;

-Измерение коэффициента гармоник огибающей сигнала модуляции.

Особенности Прибора Измеритель модуляции СК3-49:

-Широкий диапазон измеряемых параметров и малая погрешность их измерения;

-Многофункциональность - одновременное измерение семи параметров сигнала;

-Автоматическая настройка на все измеряемые величины – несущую частоту, входное напряжение ВЧ, автоматический выбор шкал пределов измерения, автоматическое измерение коэффициента гармоник огибающей сигнала модуляции;

-Высокая производительность измерений – типичное время настройки составляет 1-2с, а цикла измерения семи параметров 1с;

-Возможность работы прибора в составе измерительной системы по каналу RS-232;

-Применение встроенного одноплатного промышленного компьютера с ОС Windows XP Embedded;

-Яркий, цветной ЖКИ дисплей обеспечивает одновременное отображение всех измеряемых параметров в реальном времени, имеется дополнительная возможность подключения к прибору внешнего CRT дисплея;

-Широкий набор сервисных возможностей - усреднение результатов измерений, математическая обработка и компенсация шумов в режиме малошумящих измерений, возможность измерения мощности сигнала до 50 Вт, проведение внутренних калибровок и др.

Измеритель модуляции СК3-49 удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 50095-92 в части метрологических характеристик, а по условиям эксплуатации относиться к группе 3 ГОСТ 22261.
