Измеритель модуляции СК3-45

Измеритель модуляции СК3-45

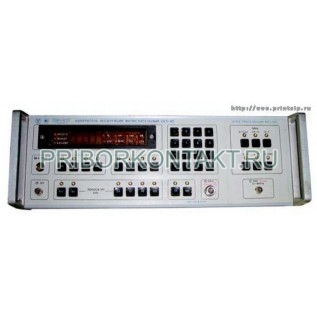

СК3-45 - прецизионный измеритель модуляции для оперативного контроля модуляционных параметров сигналов связной и измерительной аппаратуры. Прибор рассчитан на точные измерения в широком диапазоне несущих и модулирующих частот и подходит для лабораторных работ, настройки трактов, приемо-сдаточных испытаний и метрологического контроля.

Помимо измерительных задач СК3-45 может применяться как прецизионный модулятор, а также как инструмент для оценки шумовых параметров источников сигналов. Встроенная микроЭВМ автоматизирует вычисления и коррекцию результатов, поддерживает логарифмический отсчет и ускоряет проведение серийных измерений.

Назначение и области применения

• измерение коэффициента амплитудной модуляции и параметров частотной модуляции;
• контроль девиации частоты, уровня и частотных параметров входного сигнала;
• оценка качества модуляции по коэффициенту гармоник огибающей;
• использование как прецизионного модулятора и для измерения шумовых характеристик генераторов и источников сигналов;
• включение в автоматизированные измерительные системы через КОП.

Функции и особенности

• цифровое вычисление результатов с возможностью коррекции;
• логарифмическая индикация измеряемых величин;
• встроенный источник образцового сигнала для оперативной автоматической калибровки;
• расширенный набор измерений, включая коэффициент AM, девиацию частоты, напряжение и частоту входного сигнала, коэффициент гармоник и частоту модулирующего сигнала.

Основные технические характеристики

Метрологические характеристики

Шумовые искажения и собственные параметры

• собственный фон и шум: 0,05-0,2 % (AM); 2·10^-8fc + 2 Гц (ЧМ);
• коэффициент гармоник, вносимых в сигнал модуляции огибающей: 0,3-0,6 % (AM); 0,1-1 % (ЧМ).

Эксплуатационные преимущества

• быстрая проверка модуляционных параметров без перестройки внешних измерительных средств;
• высокая повторяемость результатов за счет цифровой обработки и встроенной калибровки;
• удобство интеграции в стенды и АИС через КОП при сохранении возможности автономной работы;
• универсальность для задач настройки, контроля и диагностики источников сигналов и связной аппаратуры.
