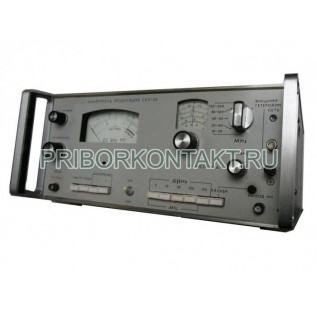

Фото Измеритель модуляции СК3-26
Артикул: СК3-26

Описание товара:


Модель: СК3-26
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Артикул
СК3-26
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Измеритель модуляции СК3-26

Также этот прибор может называться: СК3 26, СК326, СКз-26, sk3-26, sk3 26, sk326, ck3-26, ck3 26, ck326.
СК3-26 измеритель модуляции предназначен для измерения девиации частоты частотно-модулированных сигналов и коэффициентов модуляции амплитудно-модулированных сигналов.
Технические характеристики СК3-26:
Диапазон несущих частот - от 10 МГц до 500 МГц.
Диапазон модулирующих частот - от 0,05 кГц до 20 кГц.
Входное сопротивление - 50 Ом.
Чувствительность:
- от 10 МГц до 250 МГц - 30 мВ;
- от 250 МГц до 500 МГц - 100 мВ;
- от 500 МГц до 1000 МГц - 500 мВ.
Режим измерения ЧМ СК3-26.
Пределы измерения девиации частоты на шкалах 3 кГц - 10 кГц - 30 кГц - 100 кГц - 150 кГц - от 1 кГц до 150 кГц.
Основная погрешность измерения в диапазоне модулирующих частот от 0,4 кГц до 5 кГц - ±(0,05??f+?fш).
Паразитная девиация частоты гетеродина - от 20 Гц до 50 Гц.
Собственная сопутствующая ЧМ при сигнале с AM до 30% - 10 Гц на 1% коэффициента модуляции.
Собственный коэффициент гармоник:
- при девиации частоты 30 кГц - 0,2%;
- при девиации частоты 100 кГц - 0,5%;
- при девиации частоты 150 кГц - 1%.
Уровень собственных шумов и фона девиометра:
- на шкале 3 кГц - 40 дБ;
- на шкале 10 кГц - 46 дБ;
- на шкалах 30 кГц; 100 кГц; 150 кГц - 50 дБ.
Режим измерения AM СК3-26.
Пределы измерения коэффициентов AM от 1% до 100% на шкалах - 3% - 10% - 30% - 100%.
Основная погрешность измерения в диапазоне модулирующих частот - от 0,4 кГц до 5 кГц:
- при М до 80% - ±(0,5?М+0,5)%;
- при М до 95% - ±0,05?M+0,5%.
Собственный коэффициент гармоник:
- при М до 30% - 0,5%;
- при М до 90% - 1%.
Уровень собственных шумов и фона модулометра:
- на шкале 3% - 30 дБ;
- на шкале 10% - 40 дБ;
- на шкале 30% и 100% - 50 дБ.
Потребляемая мощность - 50 В?А.
Габаритные размеры - 365?180?370 мм.
Масса - не более 15 кг.
Собственная сопутствующая AM при сигнале с ЧМ до 150 кГц на 1 кГц девиации частоты - не более 0,02%.
Дополнительная погрешность измерения ЧМ и АМ в диапазоне модулирующих частот от 0,05 кГц до 0,4 кГц и от 5 кГц до 20 кГц - ±3%.
Измеритель СКЗ-26 построен по принципу супергетеродинного приемника, промежуточная частота которого - 350 кГц.
Условия эксплуатации СКЗ-26:
Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при +35° С - до 98%.
