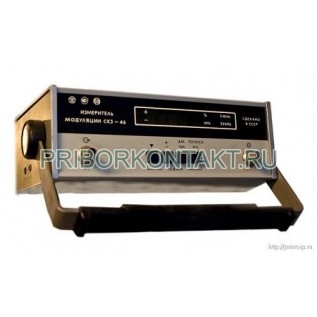

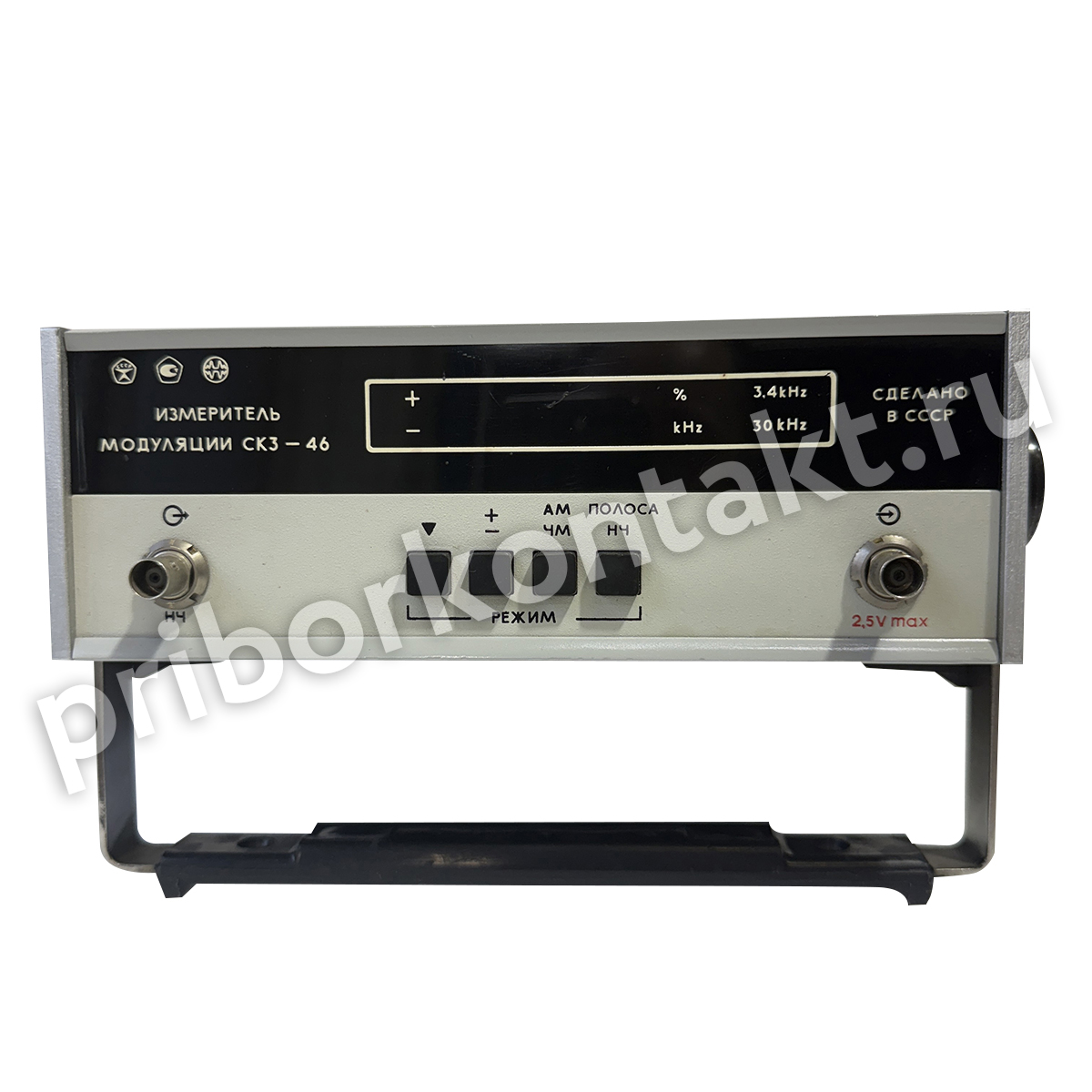

Измеритель модуляции СК3-46

Модулометр СК3-46

СК3-46 - модулометр для измерения модуляционных параметров аппаратуры связи. Прибор предназначен для контроля коэффициента амплитудной модуляции и пикового значения девиации частоты, а также для оценки качества закона модуляции по выходу низкой частоты. Низкий уровень гармоник, вносимых в измеряемый сигнал, позволяет использовать СК3-46 при наладке и испытаниях трактов АМ/ЧМ в лабораторных и производственных условиях.

Назначение и принцип работы

Принцип действия основан на переносе спектра измеряемого сигнала на промежуточную частоту с последующей демодуляцией и измерением огибающей модулированного сигнала. Такой подход обеспечивает устойчивую настройку на сигнал и повторяемость результатов при работе с широким диапазоном несущих частот.

Функции и особенности

• автоматизированный процесс измерения с автокалибровкой;
• автонастройка на частоту и уровень входного сигнала;
• автоматический выбор шкалы измерения;
• программное управление и выдача результатов на внешнее регистрирующее устройство через КОП;
• высокое быстродействие - время одного измерения не более 3 с;
• выход низкой частоты для анализа искажений закона модуляции АМ и ЧМ сигналов.

Области применения

• настройка и контроль радиотехнических устройств и средств связи;
• проверка параметров АМ и ЧМ на этапах производства и ремонта;
• оценка искажений модуляции по НЧ-выходу в составе измерительных стендов;
• включение в автоматизированные измерительные системы с дистанционным управлением по КОП.

Технические характеристики

Коэффициент гармоник и собственный шум

• коэффициент гармоник, режим АМ - 0,5% при M = 30%; 1% при M = 90%;
• коэффициент гармоник, режим ЧМ - 0,3% при Δf = 300 кГц;
• уровень собственного фона и шума, режим АМ - 0,1% при f = 500 МГц;
• уровень собственного фона и шума, режим ЧМ - 110 Гц при f = 1000 МГц.

Конструктивные и эксплуатационные данные

Преимущества применения

• быстрый автоматический контроль АМ и ЧМ без длительной ручной настройки;
• удобство включения в стенды - КОП для управления и регистрации результатов;
• возможность анализа искажений закона модуляции через НЧ-выход;
• подходит для регулярных проверок и приемо-сдаточных испытаний аппаратуры связи.
