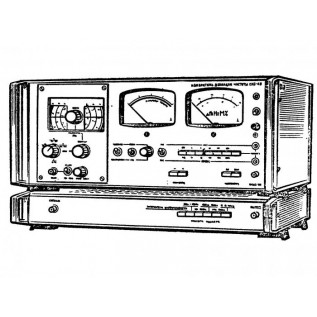

Измеритель модуляции СК3-40

Также этот прибор может называться: СК3 40, СК340, СКз-чо, sk3-40, sk3 40, sk340, ck3-40, ck3 40, ck340.

СК3-40 измеритель модуляции обеспечивает контроль качественных показателей радиочастотных сигналов передатчиков и измерительных генераторов с AM и ЧМ.

Диапазон несущих частот:

- в режиме измерения ЧМ - от 4 МГц до 1000 МГц;

- в режиме измерения AM - от 4 МГц до 500 МГц.

Чувствительность:

- при частоте 500 МГц - 50 мВ;

- при частоте 1000 МГц - 100 мВ.

Входное сопротивление СК3-40:

- по входу ВЧ - 50 Ом;

- по входу ПЧ - 1 кОм.

Дополнительная погрешность измерения AM и ЧМ:

- в диапазонах модулирующих частот от 0,05 кГц до 0,4 кГц и от 30 кГц до 60 кГц - ±3%;

- в диапазоне от 60 кГц до 200 кГц - ±10%.

Пределы измерения девиации частоты (на шкалах 1,5 кГц-5 кГц-15 кГц-50 кГц-150 кГц-500 кГц) - от 0,5 кГц до 500 кГц.

Основная погрешность измерения девиации частоты в диапазоне модулирующих частот от 0,4 кГц до 30 кГц - ±(0,02??f +0,01?N + ?f_ш), где N - номинал шкалы; ?f_ш - уровень собственного шума и фона.

Собственная сопутствующая ЧМ при сигнале с AM до 30% - не более 10 Гц (на 1% коэффициента модуляции).

Уровень собственного шума и фона по входу ПЧ:

- в полосе частот от 0,03 кГц до 20 кГц - 10 Гц;

- в полосе частот от 0,03 кГц до 200 кГц - 35 Гц.

Уровень собственного шума и фона по входу ВЧ:

- в полосе частот от 0,03 кГц до 20 кГц - 15 Гц;

- в полосе частот от 0,03 кГц до 200 кГц - 50 Гц.

Собственный коэффициент гармоник:

- при девиации частоты 75 кГц - от 0,2% до 0,6%;

- при девиации частоты 300 кГц - от 0,3% до 0,9%;

- при девиации частоты 500 кГц - от 1% до 2%.

Пределы измерения коэффициентов AM (на шкалах 0,3%-1%-3%-10%-30%-100%) - от 0,1% до 100%.

Собственная сопутствующая AM при сигнале с ЧМ до 150 кГц - не более 0,02% (на 1 кГц девиации частоты).

Основная погрешность измерения коэффициентов AM в диапазоне модулирующих частот от 0,4 кГц до 30 кГц:

- на шкалах 10%-30%-100% - ±(0,02?М+0,01?N+?М);

- на шкалах 0,3%-1%-3% - ±(0,1?М+0,01?N+?М).

Уровень собственного шума и фона по входу ПЧ:

- в полосе частот от 0,03 кГц до 20 кГц - 0,01%;

- в полосе частот от 0,03 кГц до 200 кГц - 0,02%.

Уровень собственного шума и фона по входу ВЧ:

- в полосе частот от 0,03 кГц до 20 кГц - от 0,02% до 0,1%;

- в полосе частот от 0,03 кГц до 200 кГц - от 0,04% до 0,2%.

Собственный коэффициент гармоник:

- при коэффициенте модуляции М до 30% - от 0,4% до 0,5%;

- при коэффициенте модуляции М до 90% - от 1% до 1,5%.

Диапазон модулирующих частот СК3-40:

- в режиме АМ - от 0,03 кГц до 20 кГц;

- в режиме ЧМ - от 0,03 кГц до 200 кГц.

Диапазон модулирующих частот с блоком фильтров:

- от 0,03 кГц до 0,2кГц;

- от 0,03 кГц до 15 кГц;

- от 0,2 кГц до 15 кГц;

- от 16,25 кГц до 50 кГц.

Потребляемая мощность прибора СК3-40 - 40 В?А.

Габаритные размеры:

- прибора - 490?215?355 мм;

- блоков фильтров - 490?80?355 мм.

Масса:

- прибора - не более 17 кг;

- блока фильтров - не более 6 кг.

В приборе имеется встроенный калибратор, выдающий сигнал кварцованной частоты 1 МГц, модулированный меандром с частотой 1 кГц.

Измеритель СК3-40 широко используется для изменения и контроля параметров сигналов с ЧМ и АМ в трактах радиовещания, радио связи, звукового сопровождения телевидения, телеметрических систем, в радионавигации, радиолокации и радиоизмерительной технике.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 90%.
