Измеритель комплексных коэффициентов передачи Р4-38

Также этот прибор может называться: Р4 38, Р438, Рч-38, p4-38, p4 38, p438, r4-38, r4 38, r438.

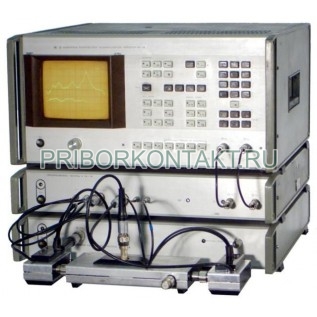

Р4-38 измеритель комплексных коэффициентов передачи и отражения предназначены для измерения модуля и фазы коэффициентов отражения и передачи, ГВЗ, а также полных входных сопротивлений коаксиальных СВЧ-устройств с воспроизведением их частотных зависимостей на экране осциллографического индикатора.

Измерители Р4-38 применяются при разработке, производстве и эксплуатации средств связи, локации, навигации и измерительной техники.

В состав прибора входит измерительный блок, преобразователь частоты и генератор качающейся частоты ГКЧ.

Диапазон рабочих частот - от 1,25 ГГц до 5 ГГц.

Размеры тракта - 7/3 мм.

Пределы измерения Р4-38:

- КСВН - от 1,04 до 2;

- коэффициента отражения - от 0,02 до 1;

- коэффициента передачи - от -80 дБ до +30 дБ;

- фазы коэффициента отражения и передачи - от 0 до 180°.

- ГВЗ - от 0 до 10⁴/F, где F - полоса частот, в которой производится индикация ГВЗ.

Пределы допускаемой основной погрешности измерения:

- КСВН - ±3,2?K%;

- коэффициента отражения - ±(1,5+9?|Г|+1,5/|Г|)%;

- коэффициента передачи - ±(0,02?|A|+0.3) дБ;

- фазы коэффициента отражения - ±(2+6?|Г|+0,6/|Г|)° или ±(8/К+1,5)°;

- фазы коэффициента передачи - ±(2,5+0,07?|А|)°.

Уровень мощности на входе измеряемого устройства - 10^-6 Вт.

Потребляемая мощность - 450 В·А.

Габаритные размеры измерителя Р4-38:

- блока измерительного - 420?240?480 мм;

- преобразователя частоты - 420?80?480 мм;

- ГКЧ - 420?80?480 мм.

Масса:

- блока измерительного - не более 28 кг;

- преобразователя частоты - не более 11 кг;

- ГКЧ - не более 13 кг.

Наличие встроенного микропроцессора обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения, автокомпенсацию погрешностей и обработку результатов измерения, запоминания исследуемой характеристики и провидения измерений относительно ее.
