Измеритель АЧХ Х4-4

Х4-4

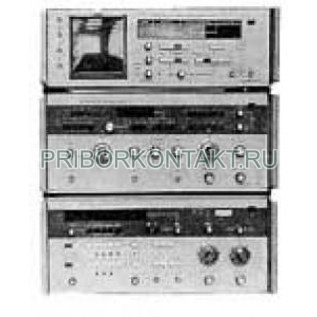

Прибор для исследования амплитудных характеристик Х4-4

Также этот прибор может называться: Х4 4, Х44, Х-4-4, Х 4 4, Хч-ч, kh4-4, kh4 4, kh44, x4-4, x4 4, x44.

Х4-4 прибор для исследования амплитудных характеристик предназначен для совместной работы с измерителями частотных характеристик.

Приборы Х4-4 позволяют повысить чувствительность, воспроизводить АЧХ в линейном масштабе по амплитуде, измерять непосредственно на экране ИЧХ выходной уровень в любой точке АЧХ.

Технические характеристики Х4-4:

Диапазон частот - от 25 МГц до 400 МГц.

Входное сопротивление - 75 Ом.

Количество поддиапазонов - 6.

Ослабление входного напряжения - от 0 до 60 дБ.

КСВН входа в положении аттенюатора:

- при 0 дБ - 2;

- при 10 дБ - 1,2.

Динамический диапазон усиления Х4-4:

- линейный масштаб - 20 дБ;

- логарифмический масштаб - 80 дБ.

Минимальное напряжение, необходимое для слежения за частотой (чувствительность) - 15 мкВ.

Максимальная допустимая скорость изменения частоты усиливаемого напряжения - 10 МГц/мс.

Основная погрешность измерений:

- напряжения - 15%;

- частоты - 4%.

Неравномерность частотных характеристиках Х4-4:

- в поддиапазонах от I до IV - ±1 дБ;

- во всем диапазоне - ±2 дБ.

Габаритные размеры - 512×285×410 мм.

Масса - не более 25 кг.

Приборы Х4-4 могут использоваться как самостоятельные приборы для измерения частотных характеристик по стрелочному прибору при совместной работе с измерительным генератором.
