Измеритель АЧХ Х1-48

Прибор для исследования амплитудно частотных характеристик Х1-48

Прибор для исследования амплитудно частотных характеристик Х1-48 (также встречаются обозначения Х148, Х-1-48, Х 1 48, x1-48, Х-148, Х 148, Х1 48, x148, x-1-48, x 1 48, x-148, x 148, x1 48) предназначен для наглядного анализа АЧХ широкополосных и узкополосных устройств. Прибор формирует качающееся по частоте напряжение и выводит на экран электронно лучевой трубки амплитудно частотную характеристику исследуемого тракта, а также две частотные метки с различными уровнями, что упрощает привязку по частоте и оценку усиления.

Назначение и области применения Х1-48

Измеритель АЧХ Х1-48 используют как рабочий прибор в радиотехнических и ВЧ лабораториях, на производственных стендах и в сервисных подразделениях. Основные направления применения:

• исследование амплитудно частотных характеристик фильтров, усилителей, трактов промежуточной и высокой частоты;
• проверка полосы пропускания и скатов полосовых фильтров, полос заграждения и корректирующих цепей;
• оценка неравномерности усиления в широкополосных трактах в пределах всего поддиапазона качания;
• сравнение характеристик двух устройств или двух каналов путем последовательного подключения к прибору;
• учебные и демонстрационные работы по анализу АЧХ и влияния параметров схем на форму характеристики;
• настройка радиотехнических устройств в диапазоне от низших до высоких радиочастот.

Наличие частотных меток на экране ЭЛТ и регулируемого выходного уровня позволяет использовать Х1-48 как удобный генератор качающейся частоты для настройки и контроля трактов.

Функциональные возможности и особенности Х1-48

Прибор Х1-48 представляет собой измерительный комплекс на базе генератора качающейся частоты и индикаторного блока. К основным возможностям и особенностям относятся:

• три поддиапазона по частоте, перекрывающие область от 0,1 МГц до 150 МГц, что охватывает большинство трактов ПЧ и ВЧ аппаратуры;
• регулируемая полоса качания от минимальных значений, удобных для детальной проработки участка АЧХ, до полной ширины поддиапазона для обзорных измерений;
• вывод амплитудно частотной характеристики на экран ЭЛТ в линейном масштабе по уровню;
• отображение двух частотных меток различной амплитуды для удобной привязки частоты и калибровки шкалы;
• широкий диапазон регулировки выходного напряжения генератора качающейся частоты с дискретностью по ослаблению 1 дБ и 10 дБ;
• небольшая неравномерность собственной АЧХ прибора, обеспечивающая минимальное влияние тракта измерителя на вид исследуемой характеристики;
• несколько значений длительности периода автоматического качания для выбора удобной скорости развертки;
• высокая чувствительность вертикального канала по напряжению, что позволяет работать с малыми уровнями сигналов на выходе исследуемого узла;
• наличие селективного преобразователя, расширяющего диапазон измеряемых относительных амплитуд и повышающего динамические возможности комплекса.

Технические характеристики прибора Х1-48

Ниже приведены основные технические параметры, регламентируемые для измерителя амплитудно частотных характеристик Х1-48 и входящего в состав преобразователя.

Конструкция и эксплуатационные особенности

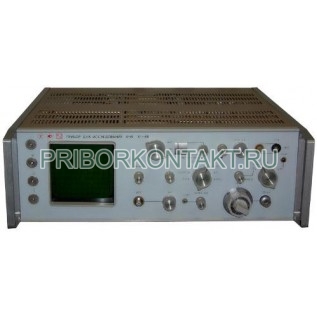

Х1-48 выполнен в виде двухблочного комплекса: основного измерителя с ЭЛТ и селективного преобразователя. На лицевой панели основного блока размещены органы управления полосой качания, поддиапазоном частот, выходным уровнем ГКЧ, а также элементы управления разверткой и режимами работы. Экран электронно лучевой трубки имеет разметку, удобную для оценки частоты и уровня, а также для визуального контроля симметрии и формы АЧХ.

Селективный преобразователь подключается к измерителю и позволяет расширить диапазон измеряемых относительных амплитуд за счет повышенной селективности и лучшего подавления побочных составляющих. Внутренние узлы прибора рассчитаны на длительную стационарную работу, при соблюдении норм по питанию и условиям окружающей среды. Рекомендуется выдерживать прибор до установления рабочего режима перед проведением точных измерений, а также использовать согласованные линии и нагрузки на 50 Ом для минимизации отражений и искажений.

Преимущества применения Х1-48

• перекрытие широкого диапазона радиочастот до 150 МГц с разбивкой на удобные поддиапазоны;
• гибкая регулировка полосы качания от узких до обзорных значений;
• низкая собственная неравномерность АЧХ прибора, что позволяет надежно оценивать характеристики исследуемого устройства;
• широкий диапазон регулировки выходного уровня ГКЧ с мелким шагом по ослаблению;
• наличие двух частотных меток на экране, облегчающих калибровку по частоте;
• достаточный динамический диапазон для настройки и контроля усилителей и фильтров;
• селективный преобразователь, расширяющий возможности по измерению относительных амплитуд в сложных трактах.
