Измеритель АЧХ Ф4-7

Ф4-7

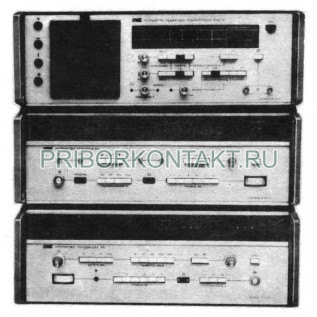

Измеритель группового времени запаздывания Ф4-7

Также этот прибор может называться: Ф47, Ф4 7, Ф-47, Ф 47, ФЧ-7, ФЧ 7, ФЧ7, F4-7, F4 7, F47.

Ф4-7 измеритель группового времени запаздывания предназначен для измерения с высокой точностью в широком диапазоне частот разности фаз и группового времени запаздывания сигналов, комплексных коэффициентов передачи четырехполюсников на фиксированных частотах и в режиме свипирования частоты.

Измерители Ф4-7 используются для отработки, регулировки, испытаний широкой номенклатуры СВЧ узлов, элементов и приборов различных радиоэлектронных средств.

Измеритель группового времени запаздывания Ф4-7 состоит из прибора для исследования АЧХ XI-42 и измерителя Ф4-9.

Технические характеристики Ф4-7:

Диапазон частот - от 100 МГц до 1250 МГц.

Пределы измерения абсолютной ЧХ ГВЗ и неравномерности ЧХ ГВЗ - от ±1,8 нс до ±17 000 нс.

Разрешающая способность:

- на экране ЭЛТ - 0,2 нс.

- на шкале стрелочного прибора - 0,05 нс.

Основная погрешность Ф4-7 при измерении неравномерности ЧХ ГВЗ объектов с неразнесенными входом и выходом - от ±1 нс. до ±600 нс.

Динамический диапазон изменения входных сигналов при измерении неравномерности АЧХ и ЧХ ГВЗ - ±10 дБ.

Габаритные размеры Ф4-7:

- ГКЧ - 490×175×475 мм;

- индикатора - 490×175×482 мм;

- блока ГВЗ - 490×195×475 мм.

Масса:

- ГКЧ - 25 кг;

- индикатора - 20 кг;

- блока ГВЗ - 38 кг.
