Измеритель АЧХ Ф4-15А

Ф4-15А

Измеритель группового времени запаздывания Ф4-15А

Также этот прибор может называться: Ф415А, Ф4 15А, Фч-15А, f4-15a, f415a, f4 15a.

Ф4-15А измеритель группового времени запаздывания предназначен для измерения:

- неравномерностей частотных характеристик группового времени запаздывания;

- дифференциальной фазы;

- дифференциального усиления;

- амплитудно-частотной характеристики;

- мощности сигналов;

- коэффициентов передачи;

- затухания несогласованности;

- чувствительности модуляторов и демодуляторов трактов линий связи с частотной модуляцией.

Технические характеристики Ф4-15А:

Диапазон частот ПЧ, МЧ, частот развертки:

- модулирующие частоты - от 92,6 кГц до 8 МГц;

- пределы перестройки частоты - от 45 МГц до 95 МГц;

- предел погрешности установки центральной частоты Ф4-15А - ±0,4 МГц;

- частоты МЧ - 92,6 кГц; 278 кГц; 555 кГц; 2780 кГц; 4430 кГц; 8000 кГц;

- полоса качания на ПЧ 70 МГц - от 0,5 МГц до 25 МГц;

- частота качания - 18 Гц; 50 Гц.

Амплитудно-частотная характеристика тракта ПЧ-ПЧ:

- максимальный предел измерения - 25 дБ;

- максимальная чувствительность измерения - 0,025 дБ/дел;

- собственная неравномерность частотной характеристики в полосе частот 50 МГц - 0,15 дБ.

Частотная характеристика группового времени запаздывания:

- максимальный предел измерения - 200 нс;

- максимальная чувствительность измерения - 0,1 нс/дел;

- собственная неравномерность частотной характеристики группового времени запаздывания измерителя Ф4-15А в полосе частот 50 МГц - 1 нс.

Дифференциальная фаза:

- максимальный предел измерения - 18°;

- максимальная чувствительность измерения - 0,1 град/дел;

- собственная неравномерность частотной характеристики в полосе частот 50 МГц - 0,4.

Затухание несогласованности по ПЧ:

- пределы измерения Ф4-15А - от -10 дБ до -30 дБ;

- погрешность измерения в точке 30 дБ - не более ±3,5 дБ.

Уровень сигнала по ПЧ:

- пределы установки мощности выходного сигнала - от 12 дБм до -60 дБм;

- погрешность - не более 0,5 дБ.

Уровень сигнала по МЧ:

- пределы установки мощности выходного сигнала - от 10 дБм до -60 дБм;

- погрешность - не более 0,5 дБ.

Потребляемая мощность измерителей Ф4-15А - 400 В·А.

Напряжение питания - 220 В±10%.

Частота питания - 50 Гц±1%.

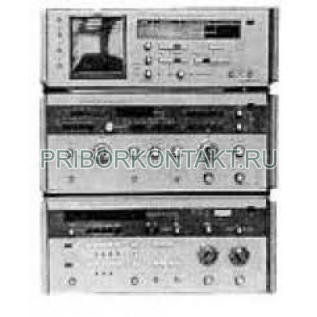

Конструкция Ф4-15А состоит из устройства передающего, устройства приемного и устройства решающего индикаторного - двухканального панорамного индикатора с цифровой обработкой аналоговых сигналов и измеряемых характеристик.

Габаритные размеры:

- 507×488×173 мм;

- 480×488×213 мм;

- 480×488×213 мм.

Масса - 66 кг.

Измерители Ф4-15А обеспечивают измерение характеристик линий связи при таких комбинациях спектров сигналов:

- ПЧ-ПЧ, где ПЧ - промежуточная частота;

- ПЧ-МЧ, где МЧ - модулирующая частота;

- МЧ-ПЧ;

- МЧ-МЧ.
