Измеритель АЧХ Х3-12

Х3-12

Измеритель фазочастотных характеристик панорамный Х3-12

Также этот прибор может называться: Х3 12, Х312, Хз-12, x3-12, x3 12, x312, kh3-12, kh3 12, kh312.

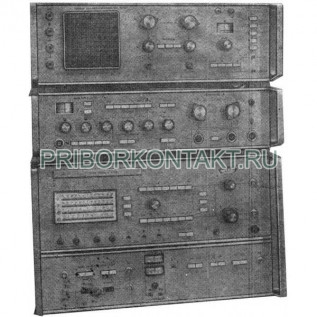

Х3-12 измеритель фазочастотных характеристик панорамный предназначен для измерения ФЧХ и АЧХ радиотехнических устройств с одновременным наблюдением обеих характеристик на экране ЭЛТ.

Измерители Х3-12 применяются в радиотехнике, электросвязи, телевидении и других областях науки и техники, где используются электрические методы анализа явлений и процессов.

В измерителе используется прибор для исследования АЧХ XI-46. Измерение ФЧХ осуществляется с помощью преобразователя амплитуды и фазы (ПАФ), выполненного в виде отдельного блока, соединенного с прибором ИАЧХ.

Технические характеристики Х3-12:

Диапазон частот - от 20 Гц до 200 кГц.

Пределы измерения ФЧХ - от ±0,6° до 180°.

Пределы измерения АЧХ - от ±3 дБ до ±30 дБ.

Динамический диапазон входных сигналов каждого входа Х3-12 - не более 60 дБ.

Основная погрешность измерения ФЧХ - ±(2%+0,05·А) дБ, где А - перепад амплитуды.

Частотная составляющая погрешность измерения ФЧХ - не более ±1º.

Основная погрешность измерения АЧХ - не более ±(2%+1 дБ).

Частотная составляющая погрешность измерения АЧХ - не более ±0,5 дБ.

Разрешающая способность на экране ЭЛТ - не более 0,06º.

Входное сопротивление при параллельной емкости 5 пФ - не более 1 МОм.

Габаритные размеры Х3-12:

- блока индикаторного - 480×160×420 мм;

- блока ГКЧ - 480×120×420 мм;

- блока ПАФ - 355×295×480 мм.

Масса:

- блока индикаторного - не более 18 кг;

- блока ГКЧ - не более 14 кг;

- блока ПАФ - не более 30 кг.

Измерители Х3-12 могут использоваться для настройки и контроля широкополосных и узкополосных активных и пассивных четырехполюсников с максимальной величиной перепада АЧХ в обоих каналах.
