Измеритель АЧХ Ф4-6

Ф4-6

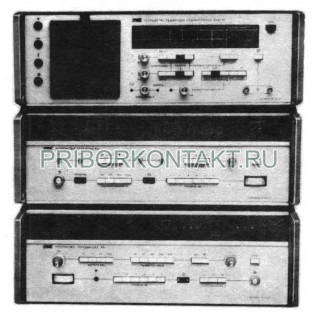

Измеритель группового времени запаздывания Ф4-6

Также этот прибор может называться: Ф46, Ф4 6, Ф-46, Ф 46, ФЧ-6, ФЧ 6, ФЧ6, F4-6, F4 6, F46.

Ф4-6 измеритель группового времени запаздывания предназначен для панорамного измерения характеристики группового времени запаздывания (ГВЗ) активных и пассивных четырехполюсников.

Измерители группового времени запаздывания Ф4-6 могут применяться в радиотехнике, электросвязи, телевидении и в областях науки и техники, связанных с передачей дискретной информации.

Технические характеристики Ф4-6:

Диапазон частот - от 0,1 МГц до 100 МГц.

Пределы измерения ГВЗ:

- в диапазоне частот от 1 МГц до 100 МГц - от ±6 нс до ±17 000 нс;

- в диапазоне частот от 0,1 МГц до 1 МГц - от ±60 нс до ±17 000 нс;

Пределы измерения амплитуды - ±3 дБ; ±10 дБ; ±30 дБ.

Разрешающая способность по измерению ГВЗ:

- в диапазоне частот от 1 МГц до 100 МГц - 0,6 нс;

- в диапазоне частот от 0,1 МГц до 1 МГц - 6 нс.

Основная погрешность измерения ГВЗ при к. с. в. измеряемого четырехполюсника:

- по входу - не более 1,5;

- по выходу - 1,2.

Габаритные размеры Ф4-6 - 490×295×475 мм.

Масса - 28 кг.
