Измеритель АЧХ Ф4-5

Ф4-5

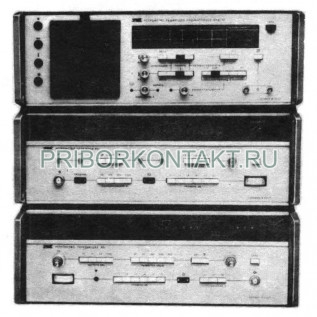

Измеритель группового времени запаздывания Ф4-5

Также этот прибор может называться: Ф45, Ф4 5, Ф-45, Ф 45, ФЧ-5, ФЧ 5, ФЧ5, F4-5, F4 5, F45.

Ф4-5 измеритель группового времени запаздывания предназначен для панорамного измерения характеристики группового времени запаздывания (ГВЗ) активных и пассивных четырехполюсников.

Прибор позволяет анализировать параметры линий передачи: крутизну или непостоянство крутизны фазочастотной характеристики.

В состав Ф4-5 входит прибор для исследования амплитудно-частотных характеристик X1-38 и измеритель группового времени запаздывания Ф4-6.

Измерители Ф4-5 могут применяться в радиотехнике, электросвязи, телевидении и в областях науки и техники, связанных с передачей дискретной информации.

Технические характеристики Ф4-5:

Диапазон частот - от 0,1 МГц до 100 МГц.

Пределы измерения ГВЗ:

- в диапазоне частот от 1 МГц до 100 МГц - от ±6 нс до ±17 000 нс;

- в диапазоне частот от 0,1 МГц до 1 МГц - от ±60 нс до ±17 000 нс.

Пределы измерения амплитуды Ф4-5 - ±3 дБ; ±10 дБ; ±30 дБ.

Разрешающая способность по измерению ГВЗ:

- в диапазоне частот от 1 МГц до 100 МГц - 0,6 нс;

- в диапазоне частот от 0,1 МГц до 1 МГц - 6 нс.

Основная погрешность измерения ГВЗ при к. с. в. измеряемого четырехполюсника:

- по входу - не более 1,5;

- по выходу - 1,2.

Импеданс входа - 50 Ом.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Потребляемая мощность - 200 В·А.

Габаритные размеры Ф4-5:

- измерителя Ф4-6 - 490×295×475 мм;

- прибора X1-38 - 490×256×475 мм.

Масса:

- измерителя Ф4-6 - 28 кг;

- прибора X1-38 - 32 кг.

Работа измерителей Ф4-5 основана на методе Найквиста, с использованием амплитудной модуляции. Для определения частотной неравномерности задержки и АЧХ (контроль условий неискаженной передачи) в составе прибора можно использовать измеритель ЛЧХ данного диапазона, имеющий режим внешней AM.

Условия эксплуатации Ф4-5:

Температура - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
