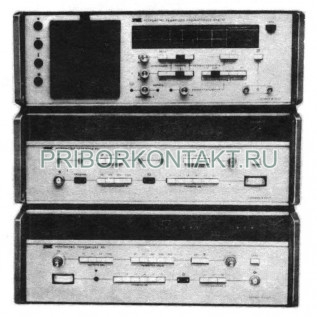

Измеритель АЧХ Ф4-9

Ф4-9

Измеритель группового времени запаздывания Ф4-9

Также этот прибор может называться: Ф49, Ф4 9, Ф-49, Ф 49, ФЧ-9, ФЧ 9, ФЧ9, F4-9, F4 9, F49.

Ф4-9 измеритель группового времени запаздывания предназначен для измерения с высокой точностью в широком диапазоне частот разности фаз и группового времени запаздывания сигналов, комплексных коэффициентов передачи четырехполюсников на фиксированных частотах и в режиме свипирования частоты.

Измерители Ф4-9 используются для отработки, регулировки, испытаний широкой номенклатуры СВЧ узлов, элементов и приборов различных радиоэлектронных средств.

Прибор Ф4-9 состоит из блока ГВЗ и ВЧ узлов: блока детекторного и модулятора.

Технические характеристики Ф4-9:

Диапазон частот - от 100 МГц до 1250 МГц.

Пределы измерения абсолютной ЧХ ГВЗ и неравномерности ЧХ ГВЗ - от ±1,8 нс до ±17 000 нс.

Разрешающая способность на шкале стрелочного прибора - 0,05 нс.

Основная погрешность при измерении неравномерности ЧХ ГВЗ объектов с неразнесенными входом и выходом - от ±1 нс до ±600 нс.

Динамический диапазон изменения входных сигналов при измерении неравномерности АЧХ и ЧХ ГВЗ - ±10 дБ.

Погрешность измерения неравномерности АЧХ объектов с неразнесенными входом и выходом - ±(1,5 дБ + 0,05 А).

Входное и выходное сопротивления - 50 Ом.

Габаритные размеры Ф4-9:

- Блока ГВЗ - 490×295×475 мм.

Масса:

- Блока ГВЗ - 38 кг.
