Измеритель АЧХ Х1-56

Прибор для исследования амплитудно-частотных характеристик Х1-56

Х1-56 - прибор для измерения и анализа амплитудно-частотных характеристик радиоэлектронных узлов в ВЧ диапазоне. Комплекс формирует качающуюся по частоте последовательность сигналов и отображает АЧХ исследуемого устройства в виде кривой на экране индикатора, что удобно для настройки, контроля и диагностики. Прибор рассчитан на работу в лаборатории и на стендах в производственных условиях, где требуется устойчивый длительный режим эксплуатации.

Варианты обозначения, встречающиеся в документации и маркировке: Х1-56, Х156, Х-1-56, Х 1 56, X1-56, X 1 56, X156 и другие.

Назначение и области применения

Х1-56 применяют для исследования частотных свойств трактов и узлов радиоаппаратуры, когда важно быстро получить наглядную АЧХ и оценить уровни усиления или затухания. Прибор используют для следующих задач:

• измерение и наблюдение АЧХ усилителей, фильтров, согласующих и селективных цепей в диапазоне 1 МГц - 250 МГц;
• настройка трактов промежуточной и высокой частоты в приемных и передающих устройствах;
• контроль параметров серийной аппаратуры на производственных участках и при входном контроле;
• поиск неисправностей по форме АЧХ в ремонтных и поверочных подразделениях;
• работы в лабораториях и конструкторских отделах при разработке и оптимизации радиотехнических узлов;
• эксплуатация на испытательных стендах при длительном непрерывном режиме.

Функции и особенности

Прибор сочетает генератор качающейся частоты и измерительный тракт, что позволяет выполнять полный цикл измерения АЧХ без внешних узлов. Практически значимые особенности Х1-56:

• рабочий диапазон 1 МГц - 250 МГц, ориентированный на типовые ВЧ тракты и полосовые фильтры;
• регулируемая полоса качания от 0,1 МГц до ширины всего выбранного поддиапазона;
• пределы измерения относительной амплитуды не менее 100 дБ для анализа глубоких провалов и больших уровней затухания;
• динамический диапазон воспроизведения АЧХ не менее 40 дБ, достаточный для настройки и контроля большинства устройств;
• неравномерность собственной АЧХ измерительного тракта не более ±0,2 дБ;
• мощность выходного сигнала ГКЧ не менее 1 мВт для уверенного возбуждения исследуемого узла;
• уровень паразитных составляющих выходного сигнала не более -25 дБ, что снижает влияние побочных колебаний на результат.

Технические характеристики

Конструкция и эксплуатационные особенности

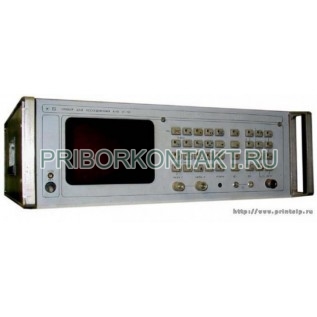

Х1-56 выполнен в виде стационарного блока с фронтальной панелью управления. На панели размещены органы выбора диапазона и установки полосы качания, элементы настройки и индикации, а также разъемы для подключения исследуемых устройств. Внутри прибора объединены генератор качающейся частоты и измерительные узлы, обеспечивающие стабильность параметров и низкую собственную неравномерность АЧХ.

Для получения воспроизводимых результатов рекомендуется применять согласованные линии и нагрузки, контролировать качество соединений и минимизировать паразитные отражения в тракте. При стендовой эксплуатации важны стабильные условия питания и соблюдение нормальной схемы включения, принятой для измерений АЧХ в ВЧ диапазоне.

Преимущества применения

• диапазон до 250 МГц для большинства задач настройки и контроля ВЧ трактов;
• широкие пределы измерения относительной амплитуды и удобная оценка затуханий и провалов;
• низкая собственная неравномерность тракта не более ±0,2 дБ;
• регулируемая полоса качания от 0,1 МГц до полного поддиапазона;
• достаточная мощность выходного сигнала и нормируемый уровень паразитных колебаний;
• пригодность для лабораторной, цеховой и стендовой эксплуатации при длительной работе.
