Измеритель АЧХ Х1-55

Прибор для исследования амплитудно-частотных характеристик Х1-55

Х1-55 - прибор для анализа амплитудно-частотных характеристик радиоустройств с цифровым отсчетом параметров и отображением кривой АЧХ на экране электронно-лучевого индикатора. Модель применяют как самостоятельное средство измерений и в составе стендов настройки и контроля в лабораториях, производственных участках и поверочных подразделениях радиоэлектронной промышленности.

Варианты обозначения, встречающиеся в документации и маркировке: Х1-55, Х155, Х-1-55, Х 1 55, X1-55, X155 и другие.

Назначение и области применения

Прибор Х1-55 рассчитан на работу с ВЧ и СВЧ трактами, где требуется измерять АЧХ в широком диапазоне частот и быстро получать наглядную картину усиления или затухания. Типовые задачи:

• контроль и настройка усилителей, фильтров, трактов ПЧ и ВЧ, согласующих и распределительных устройств;
• проверка широкополосных и узкополосных трактов в диапазоне 1 МГц - 1400 МГц;
• сравнение серийных и опытных изделий по эталонной АЧХ и контроль стабильности параметров;
• диагностика неисправностей по форме характеристики и уровню неравномерности;
• метрологические работы, регламентные испытания и контроль качества;
• учебные и исследовательские измерения, где важна визуализация результата на ЭЛТ.

Функции и особенности

В Х1-55 используется микропроцессорное управление, которое упрощает работу оператора и повышает повторяемость результатов. Прибор поддерживает:

• автоматизацию измерений и обработки данных с сокращением времени настройки;
• автокалибровку и программную коррекцию собственной неравномерности АЧХ измерительного тракта;
• автоматический выбор и установку диапазона частот в зависимости от режима и объекта контроля;
• программную отстройку от шумов при работе на низких уровнях сигнала;
• запись и хранение эталонной характеристики с возможностью сравнительных измерений относительно эталона;
• сервисные режимы для проверки и диагностики.

Технические характеристики

Конструкция и эксплуатационные особенности

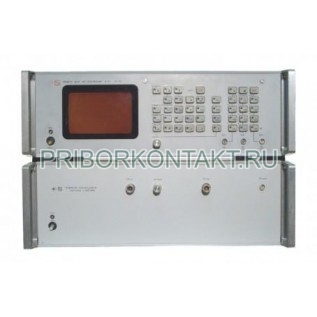

Х1-55 выполнен в раздельном исполнении и включает блок генератора и блок ГКЧ. Органы управления и индикации расположены на передних панелях, что удобно при работе на стенде. Встроенный микропроцессор управляет разверткой, режимами измерения, калибровкой и сервисными функциями, а результаты отображаются на ЭЛТ и дублируются цифровым отсчетом.

Для получения воспроизводимых АЧХ важно использовать согласованные линии и нагрузки и соблюдать требование по согласованию (КСВН не выше 3). Также на практике полезно выдерживать прибор до выхода в рабочий режим, особенно при точных сравнительных измерениях по эталонной характеристике.

Преимущества применения

• широкий диапазон до 1400 МГц с удобным разбиением на три поддиапазона;
• большой динамический диапазон измерения относительных амплитуд в разных режимах преобразования;
• микропроцессорное управление с автокалибровкой и коррекцией собственной АЧХ;
• работа с эталонной характеристикой и быстрые сравнительные измерения;
• наглядное отображение результата на ЭЛТ совместно с цифровым отсчетом параметров;
• пригодность для лабораторных, производственных и поверочных задач.
