Описание товара

Х1-42

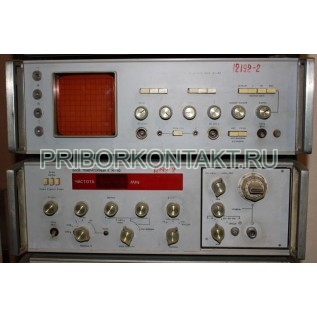

Прибор для исследования амплитудно-частотных характеристик Х1-42, измеритель АЧХ Х1-42 (Х1 42, Х142, x1-42, x1 42, x142)
Диапазон частот 0,5-1250МГц (0,5-610; 610-1250МГц);
Полоса качания частоты: максимальная – весь поддиапазон, минимальная 0,01fмакс.
Выходная стабилизированная мощность 3мВт.
Пределы изменения выходной мощности 0-70дБ (дискретность 1дБ).
Волновое сопротивление 50 Ом (7/3мм).
Прибор для исследования амплитудно-частотных характеристик Х1-42 (измеритель АЧХ Х1-42) предназначен для исследования АЧХ широкополосных устройств с динамическим диапазоном до 14 дБ с воспроизведением АЧХ на экране ЭЛТ.
Измерители АЧХ Х1-42 можно использовать в ремонтных мастерских и поверочных органах, а также для работы в цеховых и лабораторных условиях, которые не должны выходить за пределы следующих величин:
- окружавшая температура от 278 до 313 К (от плюс 5 до плис 40 °С);
- относительная влажность 95 % при температуре 303 К (плюс 30 °С);
- атмосферное давление (100±12) кПа (750±90) мм рт. ст.
Предельные условия в нерабочем состоянии следующие:
- минимальная температура 223 К (минус 50 °С);
- максимальная температура 333 К (плюс 60 °С).
Технические данные
Диапазон частот прибора от 0,5МГц до 1250МГц перекрывается двумя поддиапазонами:
I - от 0,5МГц до 610МГц;
II - от 610МГц до 1250МГц.
В приборе Измеритель АЧХ Х1-42 предусмотрены собственные кварцованные частотные метки 1МГц, 10МГц, 100 МГц, амплитуда которых во всем рабочем диапазоне частот не менее 4 мм, амплитуда паразитных меток во всем рабочем диапазоне частот не должна превышать более 0,3 амплитуды основных меток.
Погрешность измерения частоты на экране ЭЛТ прибора для исследования амплитудно-частотных характеристик Х1-42 с помощью частотных меток в герцах не превышает величины
±(3•10-4 f + 0,05Δf), (1)
где f - измеряемая частота, Гц;
Δf - установленная полоса качания, Гц.
В приборе предусмотрен режим стоп-метки. Погрешность измерения частоты с помощью стоп-метки в герцах не превышает величины
Δс =ΔI + 0,01Δf, (2)
где
ΔI - погрешность внешнего электронно-счетного частотомера, Гц;
0,01 Δf - погрешность, обусловленная разрешающей способностью ЭЛТ, Гц.
В приборе предусмотрена возможность получения частотной метки от внешнего генератора, амплитуда которой во всем диапазоне частот не менее 4 мм при напряжении внешнего генератора не более 0,3 В.
Погрешность измерения частоты в герцах с помощью внешней метки не должна превышать величины
ΔГ + 0,05Δf, (3)
где
ΔГ - погрешность установки частоты внешнего генератора, Гц.
Прибор обеспечивает плавную регулировку полосы качания в следующих режимах:
а) широкополосного качания от максимальной - весь поддиапазон до минимальной - 0,01fmax ,
где
fmax_ максимальная частота поддиапазона частот,
б) симметричного качания:
(60±20) МГц в положении переключателя РОД РАБОТЫ блока ГКЧ - ПОЛОСА 1,
(6±3) МГц в положении переключателя РОД РАБОТЫ блока ГКЧ -ПОЛОСА 0,1.
Кратковременная нестабильность частоты за 10 мин в нормальных условиях не превышает 1•10-3 fmax.
Ширина спектра выходного сигнала ГКЧ вблизи несущей на уровне минус 10 дБ не превышает 0,2Δfmin,
где
Δfmin - минимальная полоса качания, Гц.
Прибор Измеритель АЧХ Х1-42 работает в следующих режимах качания частоты:
- автоматического качания по пилообразному закону с периодами 0,02c; 0,08c; 1с, при этом отклонение длительности периодов качания от номинальных не превышает ±20 %;
- разового запуска вручную с длительностью периода качания (40±8) с;
- ручного качания частоты в пределах установленной полосы качания, при этом несовпадение длин автоматической и ручной разверток не превышает 10 %.
Отклонение частотного масштаба на экране прибора от линейного закона не превышает +5 %.
Измеритель АЧХ Х1-42 обеспечивает выходное напряжение (мощность) ГКЧ при работе его на согласованную нагрузку 50 Ом не менее 390 мВ (3 мВт).
Неравномерность уровня выходного напряжения ГКЧ при работе его на согласованную нагрузку 50 Ом не превышает +1,5 дБ.
Прибор для исследования амплитудно-частотных характеристик Х1-42 обеспечивает пределы регулировки выходного напряжения 70 дБ ступенями через 1 и 10 дБ. Погрешность ослабления выходного напряжения в децибелах не превышает ±0,55 до 3 дБ; ±0,9 до 10 дБ; ±1,9 до 30 дБ; ±2,9 до 50 дБ; ±3,9 до 70 дБ.
Неравномерность собственной АЧХ прибора в максимальной полосе качания не превышает:
±0,4 дБ до частоты 30 МГц;
±0,6 дБ от частоты 30 МГц и выше.
Погрешность измерения относительной амплитуды согласованных четырехполюсников (при КСВН≤1,3) в децибелах при максимальной полосе качания на экране ЭЛТ прибора не превышает ±(0,4+0,1 А), где
А - измеряемая относительная амплитуда в децибелах, но не более 14 дБ.
В приборе обеспечивается чувствительность по каналу вертикального отклонения (КВО) не менее 3 мм/мВ.
КСВН выхода ГКЧ прибора (для диапазона частот свыше 30 МГц) не превышает:
2 - при нулевом ослаблении аттенюатора; 1,3 - при ослаблении аттенюатора не менее 10 дБ.
Выходное сопротивление ГКЧ прибора (для диапазона частот до 30 МГц) не превышает (50±10) Ом.
На выходе ГКЧ прибора для исследования амплитудно-частотных характеристик Х1-42 обеспечивается уровень паразитных колебаний менее минус 25 дБ.
В приборе предусмотрен импульс запуска внешнего частотомера для измерения частоты ГКЧ при сопротивлении нагрузки не менее 1 кОм и емкости нагрузки не более 50 пФ со следующими параметрами:
а) полярность импульса - положительная;
б) длительность на уровне 0,5 - не менее 10 мкс;
в) длительность переднего фронта - не более 2 мкс;
г) амплитуда - от 2,4 до 5,2 В.
В приборе обеспечивается степень запирания ГКЧ и индикаторного блока одновременно во время обратного хода качания не менее 50 дБ.
В приборе для исследования амплитудно-частотных характеристик Х1-42 обеспечивается чувствительность по каналу вертикального отклонения с выносным детектором не менее 1,5 мм/мВ.
В приборе обеспечивается входное сопротивление КВО без детекторной головки не менее 200 кОм.
В приборе Измеритель АЧХ Х1-42 обеспечивается входное сопротивление КВО с выносным детектором на частоте 100 МГц не менее 5 кОм и емкость не более 3 пФ.
Размеры рабочей части экрана прибора, обозначенные масштабной сеткой, 90x90 мм.
Толщина сфокусированной линии не более 1 мм.
Электрическая изоляция цепи сетевого питания относительно корпуса прибора выдерживает без пробоя переменное испытательное напряжение 1500 В в нормальных условиях.
Сопротивление изоляции указанной цепи прибора относительно корпуса не менее 20 МОм.
Напряженность поля индустриальных радиопомех не превышает 46 дБ на частотах 30-300 МГц.
Время самопрогрева 30 мин с момента включения.
Прибор для исследования амплитудно-частотных характеристик Х1-42 сохраняет свои технические характеристики в пределах норм, установленных техническими условиями, при питании его от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц и содержанием гармоник до 5 %.
Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 150 ВА.
Прибор допускает непрерывную работу в рабочих условиях в течение 8 ч при сохранении своих технических характеристик в пределах норм.
Прибор сохраняет свои технические характеристики после замены в нем электронно-лучевой трубки 16Л04В.
Наработка на отказ прибора Измеритель АЧХ Х1-42 - 3000 ч.
Срок хранения прибора в отапливаемом хранилище не менее 5 лет, средний срок службы прибора не менее 5 лет, средний ресурс не менее 5000 ч.
Нормальные условия эксплуатации прибора следующие:
- температура окружающей среды (293±5) К (20±5) °С;
- относительная влажность воздуха (65±15) %;
- атмосферное давление (100±4) кПа (750±30) мм рт. ст. ;
- напряжение сети (220±4,4) В, частота 50 Гц.
Габаритные размеры прибора для исследования амплитудно-частотных характеристик Х1-42 определяются габаритными размерами блоков, входящих в состав прибора, а именно:
ГКЧ - 490x175x475 мм;
блока индикаторного с УПТ - 490x175x482 мм;
блоков ГКЧ и индикаторного в укладочных ящиках -580x269x557 мм;
укладочного ящика ЗИП - 350x127x248 мм;
транспортной тары для блоков ГКЧ и индикаторного -804x406x756 мм.
Масса прибора Измеритель АЧХ Х1-42, не более: ГКЧ - 25 кг;
блока индикаторного с УПТ - 20 кг; укладочного ящика с ЗИП - 7 кг.
