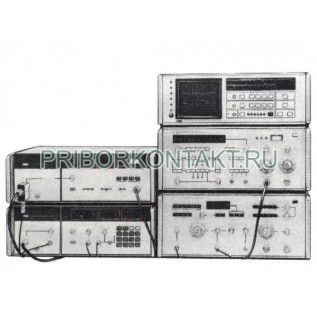

Измеритель группового времени запаздывания ФК4-20

Также этот прибор может называться: ФК4 20, ФК420, ФКч-20, fk4-20, fk4 20, fk420.

ФК4-20 измеритель группового времени запаздывания предназначены для панорамного отображения на экране индикаторного устройства и измерения неравномерностей частотных характеристик ГВЗ, дифференциальной фазы (ДФ) и дифференциального усиления (ДУ), АЧХ, затухания несогласованности и коэффициентов передачи устройств с коаксиальным трактом.

Технические характеристики ФК4-20:

Диапазон рабочих частот - от 7 ГГц до 9,8 ГГц.

Полоса обзора: 50 МГц, 500 МГц, полный поддиапазон.

Пределы измерения неравномерности:

- ГВЗ - от 0 до 200 нс;

- АЧХ - от 0 до 25 дБ;

- ДФ - от 0 до 18 дБ;

- ДУ - от 0 до 50%.

Пределы измерения:

- коэффициента передачи - от +60 дБ до -40 дБ;

- затухания несогласованности - от 6 дБ до 28 дБ;

- мощности - от 20 дБм до -40 дБм.

Пределы допускаемой основной погрешности измерения ФК4-20:

- коэффициента передачи - от ±0,4 дБ до ±1,0 дБ;

- затухания несогласованности - от ±1,5 дБ до ±3 дБ;

- мощности - от ±1 дБ до ±2 дБ.

Собственная неравномерность ФК4-20:

- ГВЗ - от 0,15 нс до 0,6 нс;

- АЧХ - от 1 дБ до 4 дБ;

- ДФ - от 0,8° до 3°;

- ДУ - от 1% до 4%.

Габаритные размеры:

- блока передающего - 485×484×173 мм;

- блока приемного - 485×484×173 мм;

- измерителя Ф4-15А - 490×480×215 мм, 490×480×215 мм, 500×480×175 мм.

Масса - 118 кг.

Один комплект приборов измерители ФК4-20 проводит измерение всех основных частотных характеристик в трактах СВЧ, НЧ, видео-диапазонах.

Приборы обеспечивают измерение частотных характеристик объектов с территориально разнесенными входом и выходом и устройств с преобразованием частоты. При измерении частотных характеристик узкополосных устройств не требуется внешний автоматический СВЧ-частотомер.

Наличие встроенного вычислителя ФК4-20 позволяет измерять частотные характеристики устройств с учетом собственных неравномерностей комплекта и проводить настройку по эталонному образцу.
