Измеритель АЧХ Ф4-8

Ф4-8

Измеритель группового времени запаздывания Ф4-8

Также этот прибор может называться: Ф48, Ф4 8, Ф-48, Ф 48, ФЧ-8, ФЧ 8, ФЧ8, F4-8, F4 8, F48.

Ф4-8 измеритель группового времени запаздывания предназначен для измерения с высокой точностью в широком диапазоне частот разности фаз и группового времени запаздывания сигналов, комплексных коэффициентов передачи четырехполюсников на фиксированных частотах и в режиме свипирования частоты.

Измерители Ф4-8 используются для отработки, регулировки, испытаний широкой номенклатуры СВЧ узлов, элементов и приборов различных радиоэлектронных средств.

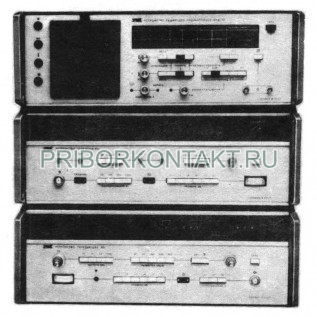

Измеритель группового времени запаздывания Ф4-8 состоит из прибора для исследования АЧХ X1-42, измерителя Ф4-9 и блоков связи: приемника и передатчика для проведения измерений частотных характеристик линий связи с разнесенными входом и выходом.

Технические характеристики Ф4-8:

Диапазон частот - от 100 МГц до 1250 МГц.

Пределы измерения абсолютной ЧХ ГВЗ и неравномерности ЧХ ГВЗ - от ±1,8 нс до ±17 000 нс.

Разрешающая способность:

- на экране ЭЛТ - 0,2 нс.

- на шкале стрелочного прибора - 0,05 нс.

Основная погрешность при измерении неравномерности ЧХ ГВЗ объектов с неразнесенными входом и выходом - от ±1 нс до ±600 нс.

Динамический диапазон изменения входных сигналов при измерении неравномерности АЧХ и ЧХ ГВЗ - ±10 дБ.

Габаритные размеры Ф4-8:

- ГКЧ - 490×175×475 мм;

- Индикатора - 490×175×482 мм;

- Блока ГВЗ - 490×295×475 мм;

- Блок связи передатчика - 490×120×475 мм;

- Блок связи приемника - 490×120×475 мм.

Масса:

- ГКЧ - 25 кг;

- Индикатора - 20 кг;

- Блока ГВЗ - 38 кг;

- Блок связи передатчика - 10 кг;

- Блок связи приемника - 10 кг.
