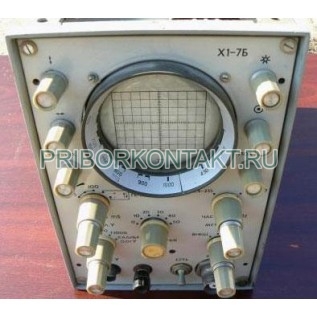

Измеритель АЧХ Х1-7Б

Основные характеристики характериографов Х1-7Б:

- диапазон частот - 0,4 – 235МГц; 430 – 980МГц;

- полоса качания - 0,5 – 15МГц; 20МГц;

- питание измерителя АЧХ Х1-7Б: сеть 220В 50Гц;

- потребляемая мощность: 150Вт.

Приборы Х1-7Б имеют выходное напряжение, составляющее 1В.

Неравномерность собственной амплитудно-частотной характеристики в полосе качания 15МГц на I поддиапазоне не выходит за пределы ±0,5дБ и в полосе качания 20МГц на II поддиапазоне не выходят за пределы ±1,0дБ.

Неравномерность уровня выходного напряжения ГКЧ при работе его на согласованную нагрузку в каждом поддиапазоне частот не выходит за пределы ±1,5дБ.

- I поддиапазон - период развертки не более 50мкс и не менее 600мкс;

- II поддиапазон - период развертки не более 500мкс и не менее 8мс;

- III поддиапазон - период развертки не более 7мс и не менее 100мс.

При работе в режиме ГКЧ период качания частоты 20мс (от сети).

Погрешность ориентировочной шкалы центральных частот измерителя АЧХ Х1-7Б не выходит за пределы ±20МГц.

Пределы плавной регулировки выходного напряжения ГКЧ не менее 50дБ. Погрешность ослабления выходного напряжения не выходит за пределы ±5дБ.

Уровень паразитных колебаний выходного напряжения ГКЧ не менее - 20дБ.

Коэффициент стоячей волны выхода ГКЧ не более на I поддиапазоне 1,6 и 2,0 на II поддиапазоне при ослаблении аттенюатора 8дБ и более, а при выведенном ослаблении на I поддиапазоне не более 2,3, на II поддиапазоне не более 2,6.

Степень запирания измерителя Х1-7Б во время обратного хода не менее 50дБ. Чувствительность по КВО прибора Х1-7Б с выносным детектором не менее 0,5 мм/мВ эфф.

Величина фона и уровень шумов на рабочей части экрана прибора при максимальном усилении УВО составляет не более 3мм.

Пределы регулировки чувствительности характериографа Х1-7Б - не менее 70дБ. Погрешность ослабления входного ступенчатого делителя через 20дБ не выходит за пределы ±1дБ. Пределы регулировки плавного делителя - не менее 20дБ.

Амплитудно-частотная характеристика канала вертикального отклонения при работе осциллографической режиме на уровне 3дБ:

- нижняя частота- не более 0,7Гц;

- высшая частота - не менее 400кГц.

Входное сопротивление КВО приборов Х1-7Б без детекторной головки не менее 100кОм и емкость не более 50пФ. Входное сопротивление КВО приборов Х1-7Б с детекторной головкой не менее 15кОм и емкость не более 4пФ. Коэффициент стоячей волны 75-омного входа КВО измерителя с согласованной детекторной головкой не более 1,25.

Измеритель АЧХ Х1-7Б предназначены для работы в следующих условиях:

- температура окружающей среды от 10?С до 35?С;

- относительная влажность воздуха - не более 80%, при температуре до 26?С;

- атмосферное давление 750±30 мм.рт.ст.
